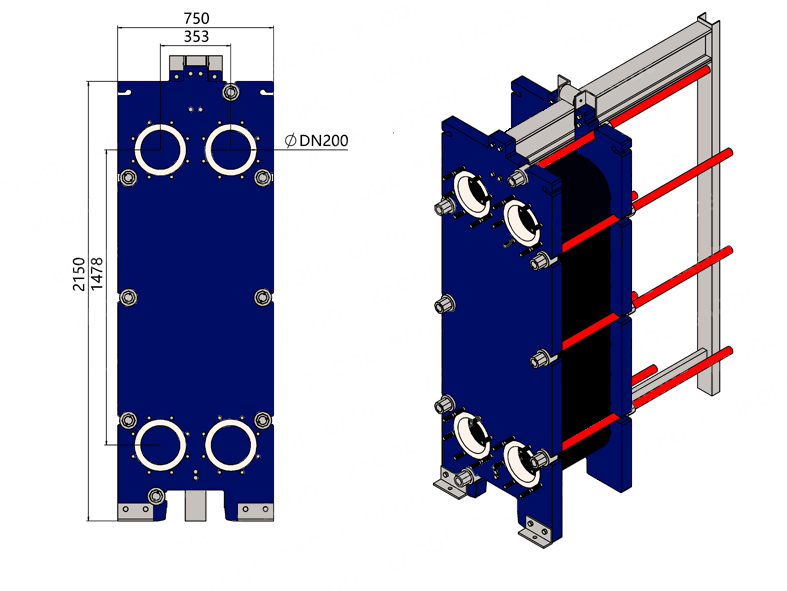

Plattvärmeväxlare BS200M bredd 750mm, höjd 2150mm




Plattvärmeväxlare BS200M bredd 750mm, höjd 2150mm
Standarden designen
:


Plattvärmeväxlaren består av paket profilerade metallplattorna med in- och utloppshål för passagen av de två medierna mellan vilka värmeöverföringen kommer att äga rum. plattpaketet monteras mellan en fast stativplatta och en rörlig tryckplatta och spänns ihop med dragbultar. plattorna är försedda med en packning som tätar interplattakanalen och riktar fluiden in alternativ kanal. The nummerplåten bestäms av flödeshastigheten, phycical egenskaper hos fluider, tryckfall och temperatur program. Plattornas korrugering främja vätskor turbulens och stöder plattorna mot differentialtryck. De plattan och tryckplattorna är upphängd från den övre carying bar och vid en lägre guilding bar, som båda är fixerade vid en stödpelare. Anslutningar är placerade i stativplattan eller om endera eller båda medierna mer än en enda passage inom enheten, i ramen och tryckplattan.

Typiska kapaciteter:

  • Vätskeflödeshastighet
  • Upp till 190 kg/s

Arbetsprincip:

Kanaler bildas mellanplattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanale. Värmen överförs genom plattan mellan kanalerna och fullständig motströmsflöde skapas för högsta möjliga effektivitet. The corrgutions av plattorna ger passagen mellan plattorna, stödjer varje platta gentemot angränsande och förbättrar turbulensen, vilket ger en effektiv värmeöverföring.

Standard Materials:

Ramplattan
    -Mild stål, epoxylackerat

Metel linted: Rostfritt stål, titan

Plattor
     -Rostfritt stål legering 304, Rostfritt stål legering 316L -Rostfritt stål legering C276 eller titan eller SMO

Packningar
     -Nitril, EPDM eller Viton

Dimensioner:

Maximal värmeöverföringsyta: 85m2 (910 sq. ft)

Uppgifter som krävs för offert
     - Flödeshastigheter eller värme laddad
     - Temperatur programmet
     - Fysikaliska egenskaper hos vätskor i fråga (om inte vatten)
     - Önskat arbetstryck
     - Högsta tillåtna tryckfall
     - Tillgängligt ångtryck

Anslutningar
     Storlek 4", 200mm, DN200

Tillämpningar:

     Allmän uppvärmning och kylning tullar

Korsreferenser ALFA LAVAL TS20M
Höjd [mm] 2150
Bredd [mm] 750
Min standardlängd [mm]] 900
Max standardlängd [mm] 3305
Vertikal port avstånd [mm] 698
Horisontell port avstånd [mm] 363
Max Temperatur [°C] 180
Max tryck [barg] 10/16
Flänsstorlek DN200
Max. flödeshastighet [kg/s] 225
Kanaldjup 4 mm
Plattmaterial SS/TI/SMO/Hastelloy
Tallrikstjocklek 0,5/ 0,6/ 0,7
Rammaterial Kolstål med pait
Kopplingstyp Fläns, gänga, klämma, reglar
Kanalängel D 120° / X 60°
Godkännande UL, CE, BV, DNV, GL
ISO9001, ISO14001
  • Plattvärmeväxlare BS200M bredd 750mm, höjd 2150mm
    Art. nr.
    BAOBS200M
    Plattvärmeväxlare BS200M bredd 750mm, höjd 2150mm
