Pump hydro Solo E Grundfos CRE 1-9, 0,75kW 2,2m³/h 58,7m 1x230V 50Hz




Pump hydro Solo E Grundfos CRE 1-9, 0,75kW  2,2m³/h 58,7m 1x230V 50Hz

  • Grundfos Hydro Solo-E booster med en pump är en kombinerad enhet bestående av en E-pump (CRE) monteras med isolera ventil, backventil, ansvarsfrihet pipe, trycktransmitter, manometer och membran tank.
  • Vid leverans booster är redo för drift.
  • Pumpen har följande egenskaper:
  • Impellrar och mellanliggande chambers är gjorda av
  • Rostfritt stål DIN W.-Nr. 1,4301.
  • Pumpen huvud och bas är tillverkade av gjutjärn.
  • Axeltätningen har församlingen längd enligt EN 12756.
  • Power transmission är via gjutjärn split koppling.
  • Pumpen är utrustad med en IEC-fläns trefas MGE motor med frekvensomvandlare och PI-controller integrerad i motorn terminal rutan.
  • Det krävs inga ytterligare motorskydd som både motor och elektronik är skyddade av integrerat skydd för överbelastning och temperatur.
  • En Kontrollpanelen möjliggör inställning av krävs börvärde samt inställning av pump till MIN eller MAX drift eller till stopp. Kontrollpanelen har indikatorn lyser för "Drift" och "Fel".
  • Kommunikation med pumpen är möjligt sätt av Grundfos R100 fjärrkontroll gör det möjligt för ytterligare inställningar samt ehandlingen av ett antal parametrar såsom "Faktiskt värde", "Speed", "Power input" och totalt "Energiförbrukning".
  • Uttagslådan pumpen håller terminaler för den anslutning av:
  • Pumpa start/stopp (potentialfri kontakt)
  • Externa remote setpoint inställning via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA
  • 5 V matning för setpoint potentiometer, IMAX = 5 mA
  • Sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA
  • 24 V-matning för sensor, Imax = 40 mA
  • Ingång för Tvingad till MIN eller MAX (potentialfri kontakt)
  • Potentialfri fel signal relä med övergången kontakt, rapportering fel, drift eller Ready
  • RS485 GENIbus.

*-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Pump Vätska Vatten
Vätsketemperatur område 0 till 60 °C
Vätsketemp 20 °C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

3400 rpm

Resulterande flöde 2,2 m³/h
Nominellt tryck 58,7 m
Pumphjul 9
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning
HQQE
Pump nr 98389280
Steg 9

Material
 Pumphus Gjutjärn
EN 1561 EN-GJL-200
ASTM A48-25 B
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304

Installation
Max. omgivningstemperatur 50 °C
Max. driftstryck 10 bar
Flänsstandard OVAL
Sugsida Rp 11/4
Trycksida Rp 11/4
Trycksteg PN10
Motorflänsstorlek FT100

Elektriskdata
Motortyp 80A
Effektförbrukning - P2 0,75 kW
Nätfrekvens 50/60 Hz
Märkspänning

1 x 200-240 V

Nominell ström

4,70-3,90 A

Cos phi - verkningsgrad 0,99
Varvtal 360-4000 rpm
Kapslingsklass (EC 34-5) IP55
Isolationsklass (EC 85) F
Motorskydd JA
Motornr 98248266
Styrningar
kontroll typ ME
Tank
Volym på tryckbehållare 18 l

Övriga
Nettovikt 41 kg
Bruttovikt 50 kg
Leveransvolym 0,6 m³

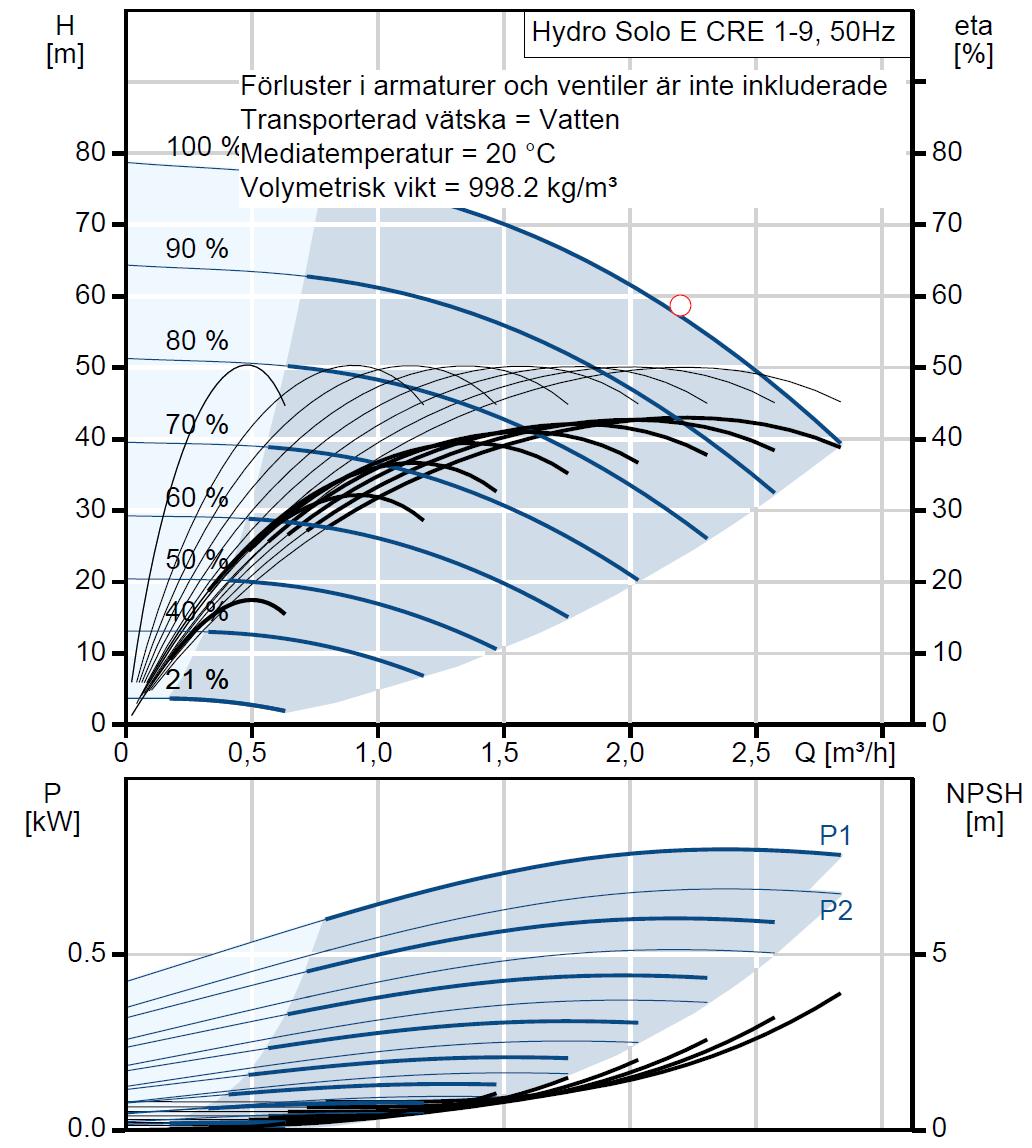

 Prestanda kurvor

* Detta är nominella driftpunkten.

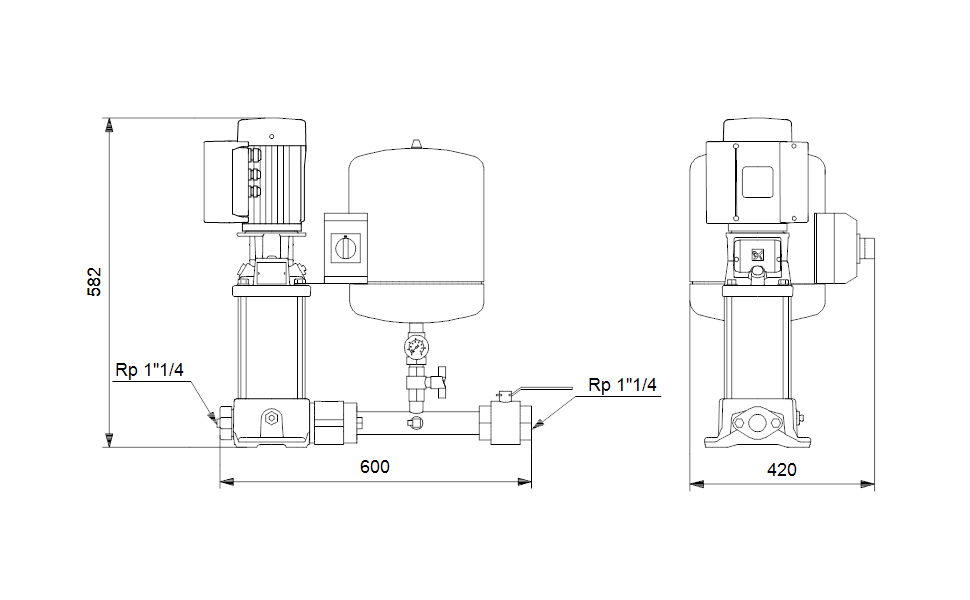

» Ritning med mått beskrivning

  • Pump hydro Solo E Grundfos CRE 1-9, 0,75kW  2,2m³/h 58,7m 1x230V 50Hz
    Art. nr.
    GRU98453546
    Pump hydro Solo E Grundfos CRE 1-9, 0,75kW 2,2m³/h 58,7m 1x230V 50Hz
