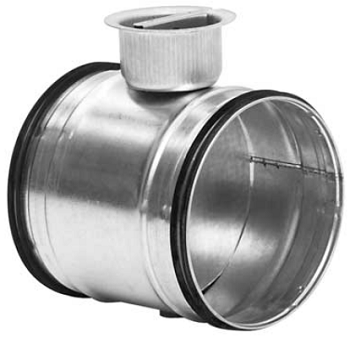

Cirkulärt blad vridbart galvaniserad TDSU

Vridbart cirkulärt blad galvaniserad TDSU
Har ett vridbart cirkulärt blad.
Bladet är steglöst inställbart 0–90°.
Spjället används när man har lägre krav på avstängningstäthet.
Spjället medger en isoleringstjocklek av ca 50 mm.
Spjället kan i undantagsfall brukas för injustering.

Inställningsvinkel a
a= 0° = öppet blad, a = 90°= stängt blad

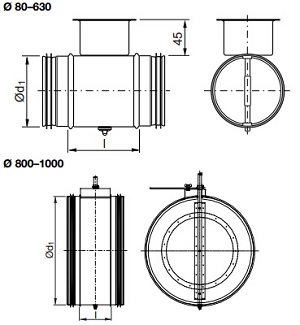

Ød1 nom	l mm	m kg	Täthetsklass förbi   stängt blad
63	100	0,30	0
80	100	0,35	0
100	100	0,40	0
125	100	0,49	0
160	100	0,67	0
200	100	0,86	0
250	100	1,31	0
315	100	1,81	0
400	100	2,91	1
500	115	4,92	1
630	115	6,92	1
800	230	19,0	1
1000	230	30,0	1
