CME Booster Grundfos CMBE 1-44 AVBE, 0,55kW 2,4m³/h 28,7m 1x230V 50Hz
- Grundfos tryckstegringsenhet CME är ett kompakt tryckstegringssystem för hushållsvattenförsörjning.
- Den integrerade varvtalsregulatorn gör att tryckstegringsenheten CME kan hålla konstant tryck i rörsystemet.
- En tryckgivare övervakar förändringen i vattenuttag och ger varvtalsregulatorn signal att anpassa motorns varvtal till det nya förhållandet.
- Tryckstegringsenheten CME är mycket enkel att installera.
- När rörledningarna installerats behöver man bara sätta i enhetens sladd, så är systemet driftsklart.
Tryckstegringsenheten CME består av:
- CME-pump med integrerad frekvensomformare
- 5-vägsventil
- Expansionstank
- Tryckgivare
Manometer Egenskaper
- Konstant tryck, inbyggd varvtalsreglering
- kompakt
- Robust, rostfritt stål
- Enkel installation
- Torrkörningsskydd
- Termiskt skydd
- Tryckstegringspumparna CME behöver inget externt motorskydd.
- MGE-motorn är försedd med inbyggt termiskt skydd mot långsam överlast och blockering (IEC 34.11-11: TP 211).
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Pump Vätska |
Vatten |
| Vätsketemperatur område |
0 till 60 °C |
| Vätsketemp |
20 °C |
| Densitet |
998,2 kg/m³ |
| Vätska |
| Hastighet för pump data |
3776 Varvtal |
| Resulterande flöde |
2,4 m³/h |
| Resulterande lyfthöjd för pumpen |
28,7 m |
| Pumphjul |
3 |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek.
tätning |
AVBE |
| Approvals and markings |
CE,EAC |
| Kurvtolerans |
ISO9906:2012 3B |
| Modell |
A |
| starttryckKurvtolerans |
ISO9906:2012 3B |
| starttryck |
Inbyggd frekvensomvandlare |
| Material |
| Pumphus |
Rostfritt stål DIN W.-Nr. 1,4301 AISI 304 |
| Pumphjul |
Rostfritt stål DIN W.-Nr. 1,4301 AISI 304 |
| Gummi |
EPDM |
| Installation |
| Max. omgivningstemperatur |
55 °C |
| Flänsstandard |
WHITWORTH THREAD RP |
| Sugsida |
RP 1 |
| Trycksida |
RP 1 |
| Elektriskdata |
| Effektförbrukning - P2 |
0,55 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
1 x 200-240 V
|
| Max strömförbrukning |
3,45-2,90 A |
| p max system |
10 bar |
| Varvtal |
360-4000 Varvtal |
| Kapslingsklass (EC 34-5) |
IP55 |
| Isolationsklass (EC 85) |
F |
| Typ av skarvkoppling |
SCHUKO |
| Nätkabel |
1,5 m |
| Övriga |
| Nettovikt |
16 kg |
| Bruttovikt |
26,1 kg |

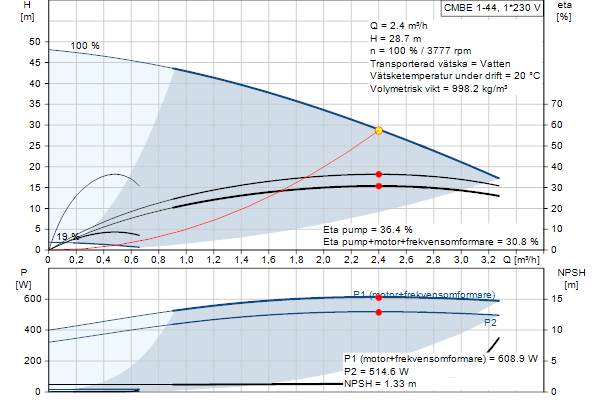

Prestanda kurvor
Notera
* Detta är nominella driftpunkten.

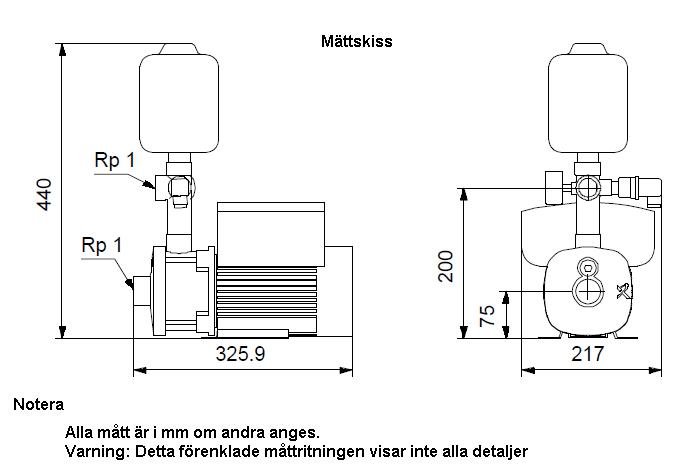

» Ritning med mått beskrivning
