Olja/gaspanna låg temperatur 1600kW




Olja/gaspanna låg temperatur 1600kW

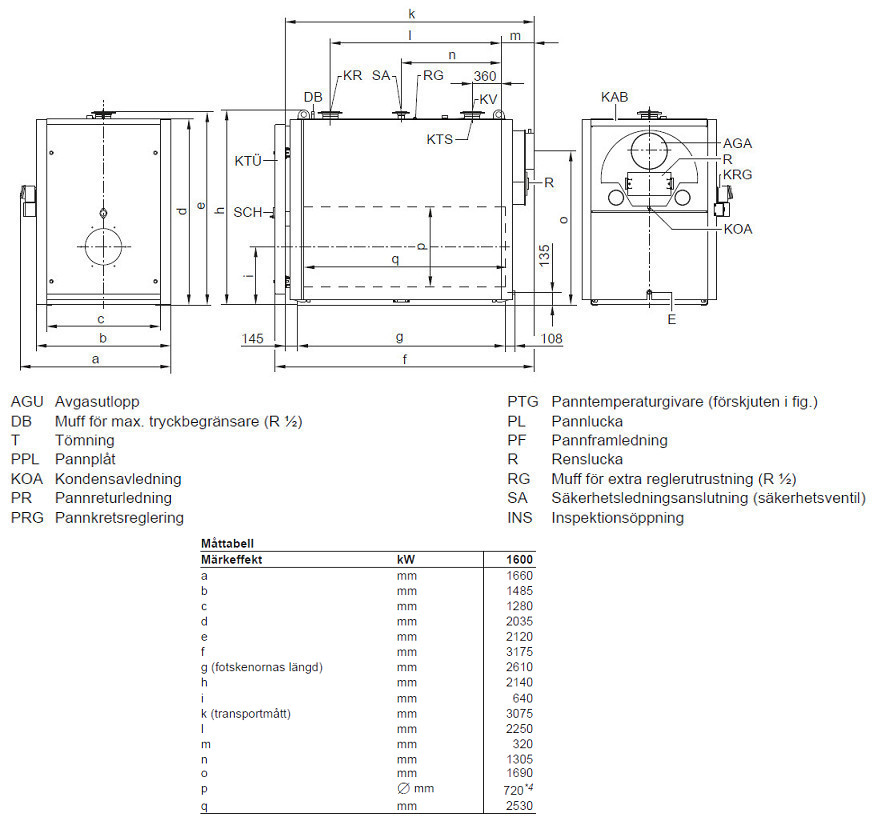

» Klicka här för att se dimensioner bild

Klicka här för att se fler detaljer

Uppställning
Minimal avstånd
Montage och underhåll underlättas om de angivna måtten följs. I trånga utrymmen behöver man endast ta hänsyn till min. avstånd (mått inom parentes). Vid leveransen öppnas pannluckan åt höger. Gång- järnsbultarna kan flyttas så att luckan öppnas åt vänster.

 A- Varmepanna      C-Ljuddampande                                            pannunderlagg
 B- Brannare           D-Pannkretsreglering


Mått a: Detta utrymme måste finnas framför värmepannan för rengöring av rökgasstråken. Avståndet på 800 mm mellan värmepannorna kan reducerastill 50 mm om reglerutrustningen monteras på pannornas andra sida.

Uppställningskrav
■ Undvikluftföroreningargenom halogenkolväten (finnst.ex. i sprayer, färger, lösnings- och rengöringsmedel)
■ Ingen kraftig dammförekomst
■ Ingen hög luftfuktighet
■ Frostsäkert och god ventilation
Om dessa krav inte uppfylls kan det leda till larm och skador på anlaggningen.
Värmepannan får inte ställas upp i utrymmen där man kan räkna med luftföroreningar genom halogenkolväten om inte tillräckliga åtgärder har vidtagits för tillförsel av ren förbränningsluft.

Montage av brännaren
Brännaren ska monteras på brannarplattan. Det går inte att montera brännaren direkt på pannluckan utan brännarplatta.
Borra hål i den medföljande brännarplattan enligt brännarens mått. På begäran kan brännarplattorna förberedas på fabriken (mot en extra kostnad). Ange i detta fall brännarfabrikat och typ vid beställningen. Flamröret måste sticka ut ur pannluckans isolering. Brännaren får inte överskrida en totalvikt på 180 kg.


>


Flödesmotstånd på hetvattensidan
Vitoplex 200 är endast avsedd fö pumpcirkulationssystem

     A- Märkeffekt 700 och 900 kW
     B-Märkeffekt 1100 och 1300 kW
     C-Märkeffekt  1600 och 1950 kW

  • Olja/gaspanna låg temperatur 1600kW
    Art. nr.
    VP1600
    Olja/gaspanna låg temperatur 1600kW
