Plattvärmeväxlare BAOBH100B bredd 470mm, höjd 1084mm




Plattvärmeväxlare BAOBH100B bredd 470mm, höjd 1084mm
Standarden designen


Plattvärmeväxlaren består av paket profilerade metallplattorna med in- och utloppshål för passagen av de två medierna mellan vilka värmeöverföringen kommer att äga rum. plattpaketet monteras mellan en fast stativplatta och en rörlig tryckplatta och spänns ihop med dragbultar. plattorna är försedda med en packning som tätar interplattakanalen och riktar fluiden in alternativ kanal. The nummerplåten bestäms av flödeshastigheten, phycical egenskaper hos fluider, tryckfall och temperatur program. Plattornas korrugering främja vätskor turbulens och stöder plattorna mot differentialtryck. De plattan och tryckplattorna är upphängd från den övre carying bar och vid en lägre guilding bar, som båda är fixerade vid en stödpelare. Anslutningar är placerade i stativplattan eller om endera eller båda medierna mer än en enda passage inom enheten, i ramen och tryckplattan.

Typiska kapaciteter

  • Vätskeflödeshastighet
  • Upp till 50 kg /s (800gpm)

Arbetsprincip

Kanaler bildas mellanplattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanale. Värmen överförs genom plattan mellan kanalerna och fullständig motströmsflöde skapas för högsta möjliga effektivitet. The corrgutions av plattorna ger passagen mellan plattorna, stödjer varje platta gentemot angränsande och förbättrar turbulensen, vilket ger en effektiv värmeöverföring.

Standard Materials


Ramplattan

    -Mild stål, epoxylackerat
Metel linted: Rostfritt stål, titan

Plattor

    -Rostfritt stål legering 304, Rostfritt stål legering 316L
    -Rostfritt stål legering C276 eller titan eller SMO

Packningar

    -Nitril, EPDM eller Viton

Dimensioner

Maximal värmeöverföringsyta: 90 m2(970 sq .ft)

Uppgifter som krävs för offert

      - Flödeshastigheter eller värme laddad
     - Temperatur programmet
     - Fysikaliska egenskaper hos vätskor i fråga (om inte vatten)
     - Önskat arbetstryck
     - Högsta tillåtna tryckfall
     - Tillgängligt ångtryck

 Anslutningar

Storlek 4",100 mm,DN 100

Tillämpningar

Allmän uppvärmning och kylning tullar
Korsreferenser ALFA LAVAL M10M, M10B

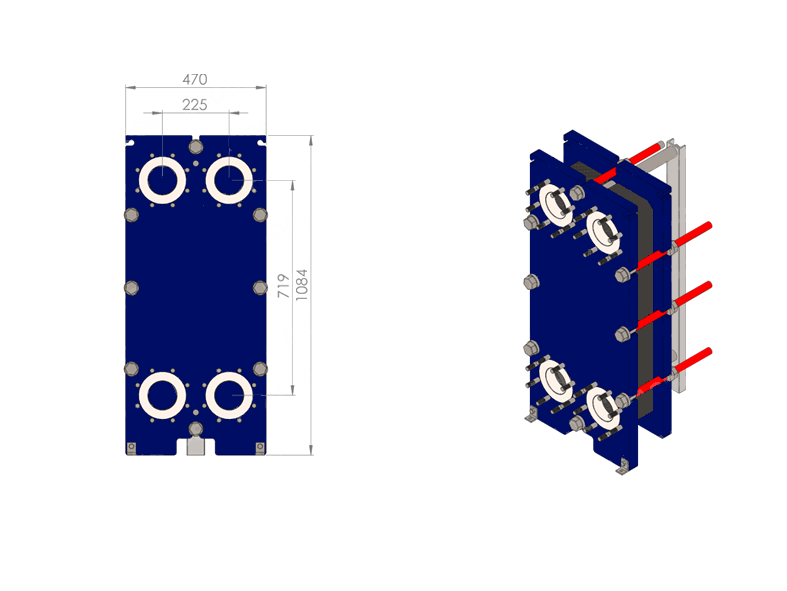

Höjd [mm] 1084
Bredd [mm] 470
Min standardlängd [mm]] 700
Max standardlängd [mm] 1795
Vertikal port avstånd [mm] 719
Horisontell port avstånd [mm] 225
Max Temperatur [°C] 180
Max tryck [barg] 10/16
Flänsstorlek DN100
Max. flödeshastighet [kg/s] 50
Kanaldjup 2,6 mm
Plattmaterial SS/TI/SMO/Hastelloy
Tallrikstjocklek 0,5/ 0,6/ 0,7
Rammaterial Kolstål med pait
Kopplingstyp Fläns, gänga, klämma, reglar
Kanalängel D 120° / X 60°
Godkännande UL, CE, BV, DNV, GL
ISO9001, ISO14001



  •  Plattvärmeväxlare BAOBH100B bredd 470mm, höjd 1084mm
    Art. nr.
    BAOBH100B
    Plattvärmeväxlare BAOBH100B bredd 470mm, höjd 1084mm
