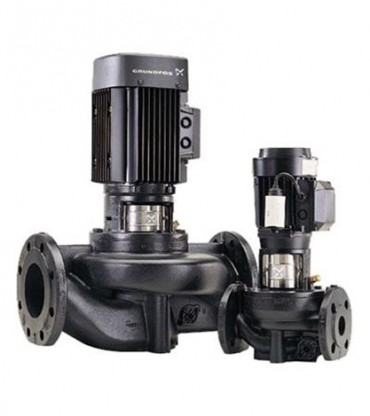

Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz
Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
975 rpm |
| Resulterande flöde | 80,7 m³/h |
| Resulterande lyfthöjd för pumpen | 8,435 m |
| Max. tryck | 90 dm |
| Faktisk pumphjulsdiameter | 251 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-JL 1040 ASTM A48-40B |
| Pumphjul | Gjutjärn EN-JL1030 ASTM A48-30 B |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | 55°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 125 |
| Sugsida | DN 125 |
| Trycksida | DN 125 |
| Trycksteg | PN 16 |
| Inbyggnadslängd | 800 mm |
| Motorflänsstorlek | FF265 |
| Elektriskdata | |
| Motortyp | SIEMENS |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 3 kW |
| Antal Poler | 6 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 220-240D/ |
| Nominell ström | 12,0-11,0/ 7,00-6,40 A |
| Startström | 690-690 % |
| Cos phi - verkningsgrad | 0,8 |
| Varvtal | 975 rpm |
| Kapslingsklass (EC 34-5) | 55 (Protect. Vattenstrålar / damm) |
| Efficiency | IE3 85,6% |
| Motorns verkningsgrad vid full belastning |
85,6% |
| Motorverkningsgrad vid 3/4 last | 86,1% |
| Motorverkningsgrad vid 1/2 last | 85,4% |
| Isolationsklass (EC 85) | F |
| Motorskydd | INGEN |
| Motornr | 83W05210 |
| Övriga | |
| Minsta effektivitetsindex, MEI ≥ | 0,21 |
| Nettovikt | 235 kg |
| Bruttovikt | 266 kg |
| Leveransvolym | 1,12 m3 |
Prestanda kurvor
