Cirkulationspump Grundfos TPE 100-240/2, 7,5kW 94,5m³/h 20,3m 3x400V 50Hz
Cirkulationspump Grundfos TPE 100-240/2, 7,5kW 94,5m³/h 20,3m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor.
- Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
- Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov.
- Pumpen är försedd med en differenstryckssensor.
- Pumpen är lämplig för applikationer som kräver tryckreglering.
- Motorn är försedd med en differenstryckgivare som registrerar differenstrycket över pumpen och medger reglering med konstant tryck eller proportionel tryckreglering av pumpen.
- En manöverpanel möjliggör inställning av önskat börvärde samt inställning av pumpen på drift med ”Min.” eller ”Max.” eller för att ”Stoppa”.
- Manöverpanelen har indikeringslampor för ”Drift” och ”Fel”.
- Kommunikation med pumpen är möjlig med Grundfos GO Remote (tillbehör).
- Fjärrkontrollen medger ytterligare inställningar samt avläsning av ett antal parametrar såsom ”Verkligt värde”, ”Varvtal”, ”Ineffekt” och total ”Effektförbrukning”.
- Produkten bär märkningen Grundfos Blueflux®.
- Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
- Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.

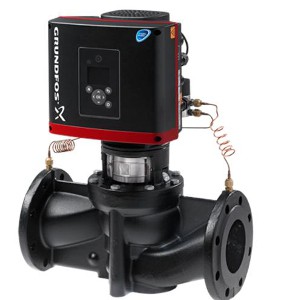

*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2910 rpm |
| Resulterande flöde | 94,5 m³/h |
| Resulterande lyfthöjd för pumpen | 20,3 m |
| Max. tryck | 240 dm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-JL 1040 ASTM A48-40B |
| Pumphjul | Gjutjärn EN-JL1030 ASTM A48-30 B |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | 40°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 100 |
| Trycksteg | PN 16 |
| Inbyggnadslängd | 500 mm |
| Motorflänsstorlek | FF265 |
| Elektriskdata | |
| Motortyp | 132SB |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 7,5 kW |
| Antal Poler | 2 |
| Nätfrekvens | 50/60 Hz |
| Märkspänning | 3 x 380-480 V |
| Nominell ström | 14,8-11,6 A |
| Cos phi - verkningsgrad | 0,94-0,95 |
| Varvtal | 480-3500 rpm |
| Kapslingsklass (EC 34-5) | IP55 |
| Efficiency | IE3 90,1% |
| Isolationsklass (EC 85) | F |
| Motorskydd | INGEN |
| Motornr | 85901364 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex, MEI ≥ | 0,58 |
| Nettovikt | 126 kg |
| Bruttovikt | 157 kg |
| Leveransvolym | 1,12 m3 |
Prestanda kurvor
