  2. Pump borrhålspump elektriska blandat flöde Caprari - E8R35

Pump borrhålspump elektriska blandat flöde Caprari - E8R35




Pump borrhålspump elektriska blandat flöde Caprari - E8R35

E8R35



Motor typ

Φ
MAX

 Vikt A B C D E G F Horisontell installation
[mm] [kg] [mm]
E8R35N/11+MAC630A 191 139 2118 1198 1198 188 143 210 G3 ■
E8R35N/13+MAC635A 196 159,5 8367 1312 7055 188 143 210 G3 ○
E8R35N/15+MAC640A 196 184 2589 1424 1165 188 143 210 G3 ○
E8R35N/15+MAC840 196* 240 2515,5 1455,5 1060 188 191 210 G3 ■
E8R35N/17+MAC850 196* 261 2686,5 1571,5 1115 188 191 210 G3 ■
E8R35N/19+MAC850 196* 270 2802,5 1687,5 1115 188 191 210 G3 ■
E8R35N/23+MAC860 196* 304,5 3114,5 1919,5 1195 188 191 210 G3 ■
E8RB35N/27+MAC870 196* 350,5 3543,5 2253,5 1290 188 191 210 G3 ■
E8RB35N/31+MAC880 196* 385,5 3880,5 2485,5 1395 188 191 210 G3 ○
E8RB35N/35+MAC890 196* 413,5 41477,5 2717,5 1430 188 191 210 G3 ○

             *  - Ø max för direktstart 400 V

             ■ - Utan koniska ventil

             ○ - på förfrågan

             Backventil Ø =  3"  Gas



E8R - Delar

E8R

Bult och muttrar i rostfritt stål

Pos. Delar Material
1 Ventilhus Gjutjärn
2 Koniskt ventil Gjutjärn
3 Pumpaxeln Rostfritt stål
4 (18) Axelhylsan Rostfritt stål
5 (17) Lager buske Brons
6 Leverans hölje Gjutjärn
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Teknopolymer
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Gjutjärn
16 Tie rod Stål / Rostfritt stål



E8RB - Delar

E8R

Bult och muttrar i rostfritt stål

Pos. Delar Material
1 Ventilhus Gjutjärn
2 Koniskt ventil Gjutjärn
3 Pumpaxeln Rostfritt stål
4 (18)(19) Axelhylsan Rostfritt stål
5 (17)(20) Lager buske Brons
6 Leverans hölje Gjutjärn
9 Diffuser enhet Gjutjärn
11 Kabelskydd Rostfritt stål
12 Pumphjul Teknopolymer
13 Koppling Rostfritt stål
14 Sil Rostfritt stål
15 Sugkåpa Stål
16 Tie rod Stål / Rostfritt stål
21 Mellanliggande lager Gjutjärn

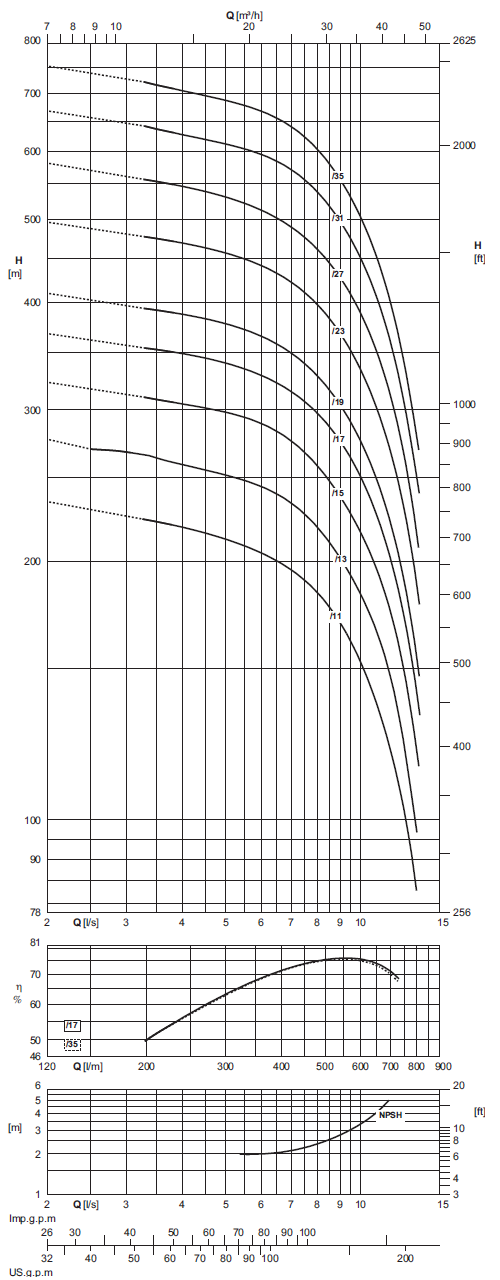

Elektrisk pump typ Motor effekt  Kapacitet
[l/s]] 0 4 5 6 7 8
[l/min] 0 240 300 360 420 480
[m3/h] 0 14,4 18 21,6 25,2 28,8
[kW] [HP] Huvud
E8R35N/11+MAC630A 22 30 [m] 234 219 212 204 196 183
E8R35N/13+MAC635A 26 35 [m] 277 259 252 244 234 219
E8R35N/15+MAC640A 30 40 [m] 323 305 298 289 275 258
E8R35N/15+MAC840 30 40 [m] 323 305 298 289 275 258
E8R35N/17+MAC850 37 50 [m] 368 349 340 329 315 298
E8R35N/19+MAC850 37 50 [m] 410 387 378 366 350 328
E8R35N/23+MAC860 45 60 [m] 496 469 456 442 423 397
E8RB35N/27+MAC870 51 70 [m] 581 546 530 513 489 461
E8RB35N/31+MAC880 59 80 [m] 668 627 611 595 572 537
E8RB35N/35+MAC890 66 90 [m] 754 706 687 668 639 602
NPSH [m] - - 2 2 2,1 2,4

Elektrisk pumptyp Motoreffekt  Kapacitet
[l/s]] 9 10 11 12 13
[l/min] 540 600 660 720 780
[m3/h] 32,4 36 39,6 43,2 46,8
[kW] [HP] Huvud
E8R35N/11+MAC630A 22 30 [m] 169 152 134 113 90
E8R35N/13+MAC635A 26 35 [m] 201 182 163 136 106
E8R35N/15+MAC640A 30 40 [m] 237 216 192 165 131
E8R35N/15+MAC840 30 40 [m] 237 216 192 165 131
E8R35N/17+MAC850 37 50 [m] 275 251 221 189 153
E8R35N/19+MAC850 37 50 [m] 304 275 244 209 170
E8R35N/23+MAC860 45 60 [m] 368 333 295 252 206
E8RB35N/27+MAC870 51 70 [m] 428 387 344 291 235
E8RB35N/31+MAC880 59 80 [m] 497 449 397 338 274
E8RB35N/35+MAC890 66 90 [m] 556 503 442 378 301
NPSH [m] 2,7 3,3 4,2 6,1 8,8
E8R35
  • Pump borrhålspump elektriska blandat flöde Caprari - E8R35
    Art. nr.
    CAPE8R35
    Pump borrhålspump elektriska blandat flöde Caprari - E8R35
