Takhuv med vinklad cirkulär THV

Takhuv med vinklad cirkulär THV

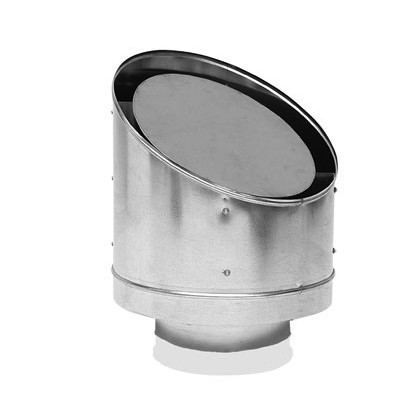

Cirkulär takhuv med vinklad översida avsedd för såväl ute- som avluft. Huven är utformad för placering ovan yttertak med eller utan takgenomföring. Luften strömmar på både ovan- och undersidan av huven. Detta gäller för både ute- och avluft. Huven är självdränerande neråt. Kan även levereras med smådjurssäkert nät.

HV tillverkas som standard i galvaniserad stålplåt Z275 men kan även erhållas i aluminiumzink AZ 185, rostfri plåt 1.4301, rostfri syrafast plåt 1.4404 och lackerad. HV kan offereras med olika vinkel för att harmoniera med byggnadens arkitektoniska utformning. HV i dimension 100–315 har som standard muffanslutning och passar utanpå ventilationskanal.

Dimension 400–1250 är försedd med flänsanslutning (inklusive motfläns) som standard, de levereras även med vridbara lyft- och förankringsöglor. En enskild förankringsögla får inte utsättas för en kraft överstigande 1500 N.

Ød nom	ØD mm	H mm	h mm	α °	Fri area m2	m kg	Passande tak- genomföring TGR ______________ 50         100 mm        mm ______________ Storlek
100	168	180	343	45	0,0008	0,79	3	3
125	209	200	403	45	0,012	1,02	3	4
160	266	245	479	42	0,020	1,32	3	4
200	340	300	567	39	0,031	2,26	3	4
250	420	355	664	37	0,049	3,67	4	5
315	525	460	834	36	0,078	5,38	5	6
400	700	550	1015	34	0,126	16,2	5	6
500	870	630	1188	33	0,196	28,1	6	7
630	1115	780	1470	32	0,312	40,9	8	9
800	1407	950	1872	31	0,503	75,0	9	10
1000	1712	1180	2285	31	0,785	108	11	12
1250	2092	1520	2780	30	1,230	247	14	15
