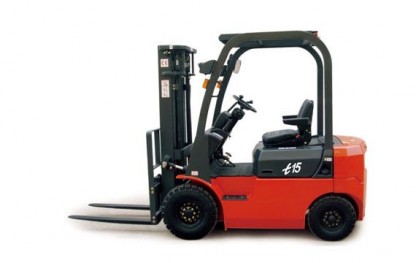

Truck gaffeltruck T-serien Yanmar motor 1,5Ton
Truck gaffeltruck T-serien Yanmar motor 1,5Ton
Allmänt
Motor typ: Diesel YANMAR
Beräknad kapacitet: 1500 Kg
Lastcentrum: 500 mm
1,5T T-serien mast Hydraulik
Full frisikt 2- stadium mast
Notera:
Allmänt
Motor typ: Diesel YANMAR
Beräknad kapacitet: 1500 Kg
Lastcentrum: 500 mm
1,5T T-serien mast Hydraulik
| Teknisk data | |||
| Egenskaper och Mått | |||
| Lyfthöjd | 3000 mm | ||
| Fri lyfthöjd | 120 mm | ||
| Gaffel storlek | LxWxT | 920x100x35 mm | |
| Mast lutningsintervall | F/R | 6/12 grader | |
| Gaffel överhäng(Hjul centrum till förare) | 420 mm | ||
| Bakre överhäng | 420 mm | ||
| Övergripande Dimensionen | Längd mot front med gaffel | 2230 mm | |
| Övergripande bredd | 1080 mm | ||
| Lägsta mast höjd | 1995 mm | ||
| Mast förlängd höjd | 3960 mm | ||
| Skyddstak höjd | 2070 mm | ||
| Vändradie (utanför) | 1995 mm | ||
| Minimal arbetsyta vid pallhantering (Lägg till lastlängd) |
2400 mm | ||
| AST med pall 800 x 1000mm kors gaffel | 3560 mm | ||
| Prestanda | |||
| Hastighet | Transport(Ingen belastning) | 14 Km/h | |
| Lyft (full belastning) | 460 mm/sec | ||
| Sänkning (full belastning) | 450 mm/sec | ||
| Maximal drawbar pull (full belastning) | 20500(17500) N | ||
| Maximal gradeability (full belastning) | 20% | ||
| Chassi | |||
| Däck | Främre | 6,50-10-10PR mm | |
| Bakre | 5,00-8-10PR mm | ||
| Spårdjup | Främre | 920 mm | |
| Bakre | 920 mm | ||
| Hjulbas | 1430 mm | ||
| Markfrigång | Lägsta | 110 mm | |
| Hjulbas centrum | 145 mm | ||
| Vikt | |||
| Själv vikt | 2700 kg | ||
| Viktfördelning | Full belastning | Främre | 3570 Kg |
| Bakre | 630 Kg | ||
| Nr Belastning | Främre | 1215 Kg | |
| Bakre | 1485 Kg | ||
| Effekt och Transmission | |||
| Batteri | Spänning / kapacitet (20 HR) | 12/60 V/Ah | |
| Motor | Modal | 4TNE92 | |
| Tillverkning | YANMAR | ||
| Märkeffekt / r.p.m | 33/2450 kw | ||
| Märk vridmoment / rpm | 136/1600 Nm | ||
| No.of cylinder | 4 | ||
| Cylinderdiameterxslaglängd | 92x100 mm | ||
| Deplacement | 2659 cc | ||
| Bränsletank kapacitet | 50 L | ||
| Transmissioner | Tillverkning | CHINA | |
| Typ | Powershift | ||
| Etapp (FWD / RVS) | 1/1 | ||
| Driftstryck | För bilagor | 17,5 Mpa | |

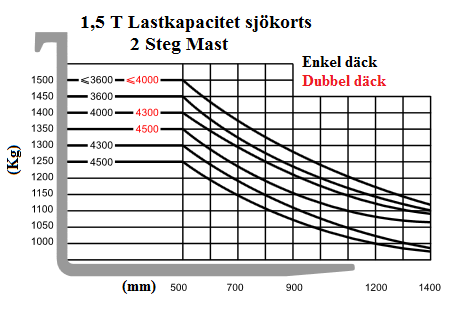

Full frisikt 2- stadium mast
| Modell | 2F330 | ||
| Maximal gaffel höjd | 3300 mm | ||
| Övergripande höjd | Sänkt | 2190 mm | |
| Utökad | Utan ryggstöd | 3905 mm | |
| Med ryggstöd | 4255 mm | ||
| Fri lyft | Utan ryggstöd | 1495 mm | |
| Med ryggstöd | 1165 mm | ||
| Främre överhänget | 420 mm | ||
| Tilt intervall | FWD | 6 | |
| BWD | 12 | ||
| Kapacitet | Lastkapacitet vid 500mm | Single däck | 1500 Kg |
| Dubbel däck | 1500 Kg | ||
Notera:
- Med sidoföring minus 150 kg.
- Med integrerad sidoföring minus 100kg.
