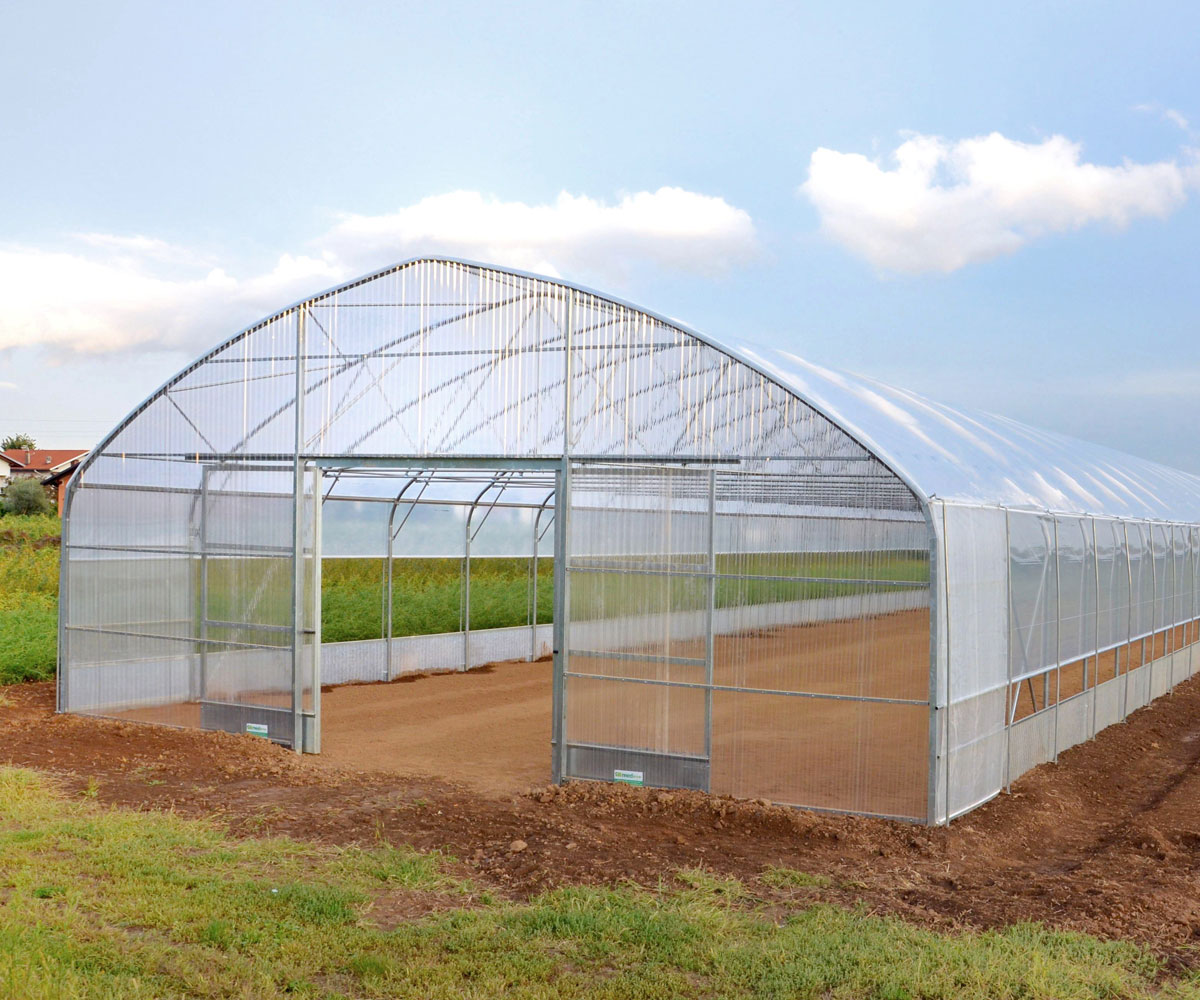

Växthus SCANDI®Tunnelart PV, bredd 6,4m och längd 40m, 1280m2Växthus för grönsaksodling, plantuppdragning, krukväxtodling, djurstall etc. Växthusen kan kompletteras utifrån vilken typ av odling som krävs. Dess tillämpningsområden varierar från grönsaksodling till plantskola och experiment. Strukturen är extremt anpassningsbar utifrån vilken typ av odling som krävs. Många typer av fackverk finns för möjligheten att montera takventilaton. Med TUNNELART PV är det möjligt att nå höga volymer för alla klimatbehov.
Växthuset kläs med ett lager växthusfolie sidor och tak.
Folien infästes klämprofiler.
Gavlar försedda med dubbel skjutdörr.
Infästningsprofiler för växthusfolie alternativt vindnät. Består av bottenprofil i galvaniserat stål och klickprofiler i PVC.
Fundament för gjutning rekommenderas betong C30 ca 280kg

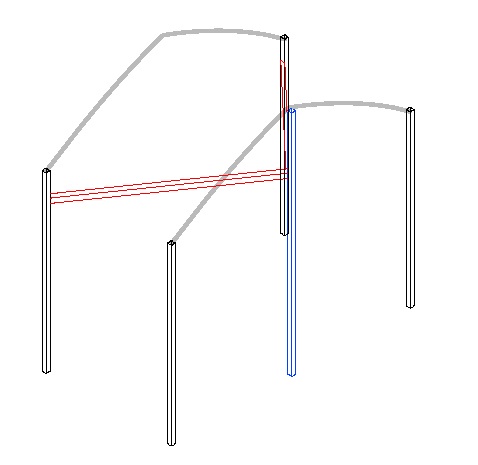

Scandi PV förses med raka sidopelare i dimension 80x80x2
Fackverken är konstruerade av galvaniserade stålrör ∅42x1,5mm
Vindförstärkning är konstruerade av galvaniserade stålrör ∅32x1,5mm
Gavlar är konstruerade av galvaniserade stålrör ∅32x1,5mm
SCANDI PV640 är försedd med rännor av galvaniserad profil
Enkla eller dubbla skjutdörrar

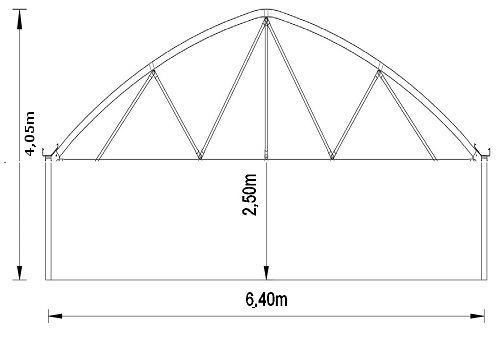

| Teknisk Åtgärder |
| Baybredd(Ln) |
6,4 m |
| Fri invändig höjd(Ht) |
2,5 m |
| Taknock höjd(Hc) |
4,05 m |
| Bågavstånd |
2,5 m |
| Pelare avstånd Side(L) |
2,5 m |
| Taknockar |
1 N |
| Total längd(Lu) |
40 m |
| Växthus yta m² |
256 m2 |
| Antal växthus |
Antal växthusenhet 5 styck |
| Total växthus yta m² |
1280 m2 |
Teknisk Beskrivning
Täckmaterial: Enkel genomskinlig Täckmaterial 180-200 μm med lång livslängd och droppskydd
Gavlar: Korrugerad polykarbonatbeklädnad
Sidoväggar: 2 x manuella ventilationsöppningar
Dörrar: 2 x skjutdörrar (på gavel)
» Klicka här för att se Datablad
| Teknisk Funktioner |
| Fundament |
Exponeringsklass: XC2
Motståndsklass: C25/30
Förhållande vatten/cement max 0,60
Minsta cementinnehåll: 280 kg/m3
Max inert diameter: 20 mm
Konsistensklass: S4
Pansar med stålrundor B 450 C
|
| Halv Båge |
Ø76x1,5 mm |
| Sidostolpar |
80x80x2 mm |
| Horisontella Dragstänger |
Ø42x1,5 mm |
| Fackverk |
4+1 - Ø32x1,5 mm
2- Ø42x1,5 mm |
| Sidovindar |
Ø32x1,5 mm |
| Kammavindning |
N,6 dragstänger Ø32x1,5 mm |
| Sidoränna |
15/10 |
| Bultar och skruvar |
Varmförzinkad |
Täckmaterial
Transparent Växthusfolie Scandinavian Class
Flerskikt med högt termiskt utbyte och utmärkt mekanisk beständighet
Hög transparens för att dra nytta av naturliga ljusförhållanden och säkerställa maximal belysning.
Kombination av EVA och specifika tillsatser, uppdelade i 3 lager, absorberar strålning och minskar värmeförluster under natten, vilket garanterar frostskydd, minskar energiförbrukningen, minskar produktionstiderna, förbättrar grödans kvalitet
Antidroppsadditiv minskar kondensvattnets ytspänning, vilket undviker bildandet av droppar, vilket möjliggör utmärkt genomskinlighet av filmen även under förhållanden med hög luftfuktighet, samt undviker ett skadligt direkt dropp på skyddade grödor. |
 |
Gavlar ram
1 pelare 80x80 mm
Övre tvärstång 80x50 mm
2 tryckstänger 80x80 för att ansluta stolpar till gavel-wal |
 |
Sidoventilation
2 x manuella rullöppninga
Uppåtriktad rullventilation
Rullridå av genomskinlig plastfilm 180 μm
Filmens lindning på Ø27 mm galvaniserat stålrör
Lindning med låg ansträngning manuell teleskoparm - Låg fascia+hörn i polykarbonat 6 mm H=70 cm
2+2 rader av 25x25 mm stålstöd används som stöd för polykarbonat lågfascia
L Platta (50x30 mm) under pluggning för att justera den låga böjningen
Curtain Containment består av upprättstående stålstänger
Extremiteter inneslutning gjord av vitt nät i hörnet av fönstret |
 |

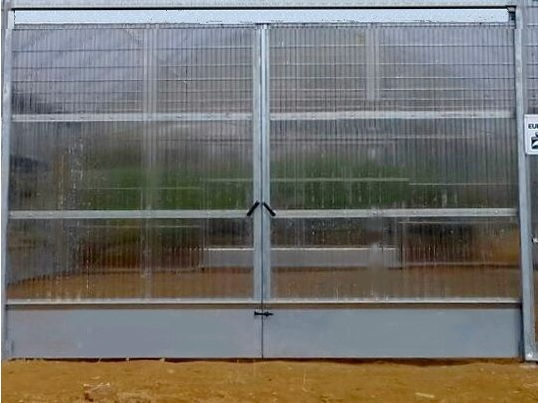

Dörrar Skjutdörr
2 x dörr
Dimension: ≃ 3,20 x h2,20m
1 blad i galvaniserat stål
Glidande övre skena med hjul
Övre efterbehandling bockat stål
2 handtag varje blad
Beklädnad med polykarbonat |
 |
|
Beklädnad
Korrugerad Polykarbonat:
Ark av vågigt polykarbonat, våg 76/18
Tjocklek 0,8 mm
Hög motståndskraft mot ultraviolett solljus och hagelstenar
Lämplig för kontinuerlig användning Dt ° från -30 till +120 ° C
utan att ändra dess fysikaliska / kemiska egenskaper
Termisk koefficient på 0,21 W/m°K, detta ger arken
ett gynnsamt värmeisoleringsvärde och energibesparingar
Arken är självsläckande; de förökar inte
flamma och avger inte giftiga gaser
Nästan okrossbar, med slagtålighet 200 gånger
större än glas och 10 gånger högre för andra termoplaster
|
 |
Leveransvillkor
Ingår i erbjudandet
Förpackning av material
Tekniska instruktioner för strukturenheten
Undantaget från erbjudandet
Moms, tullklarering, lokala skatter
Transport
Lossning, lagring och material tillsyn
Växthusmontering
Murverk fungerar av något slag
Elsystem och reglering
Hydraulsystem och reglering
Eventuella ytterligare arbeten som inte beskrivs i detta kontrakt
Strukturella beräkningar i överensstämmelse med gällande standarder för växthusnormer
Allt som inte uttryckligen beskrivs i detta kontrakt
