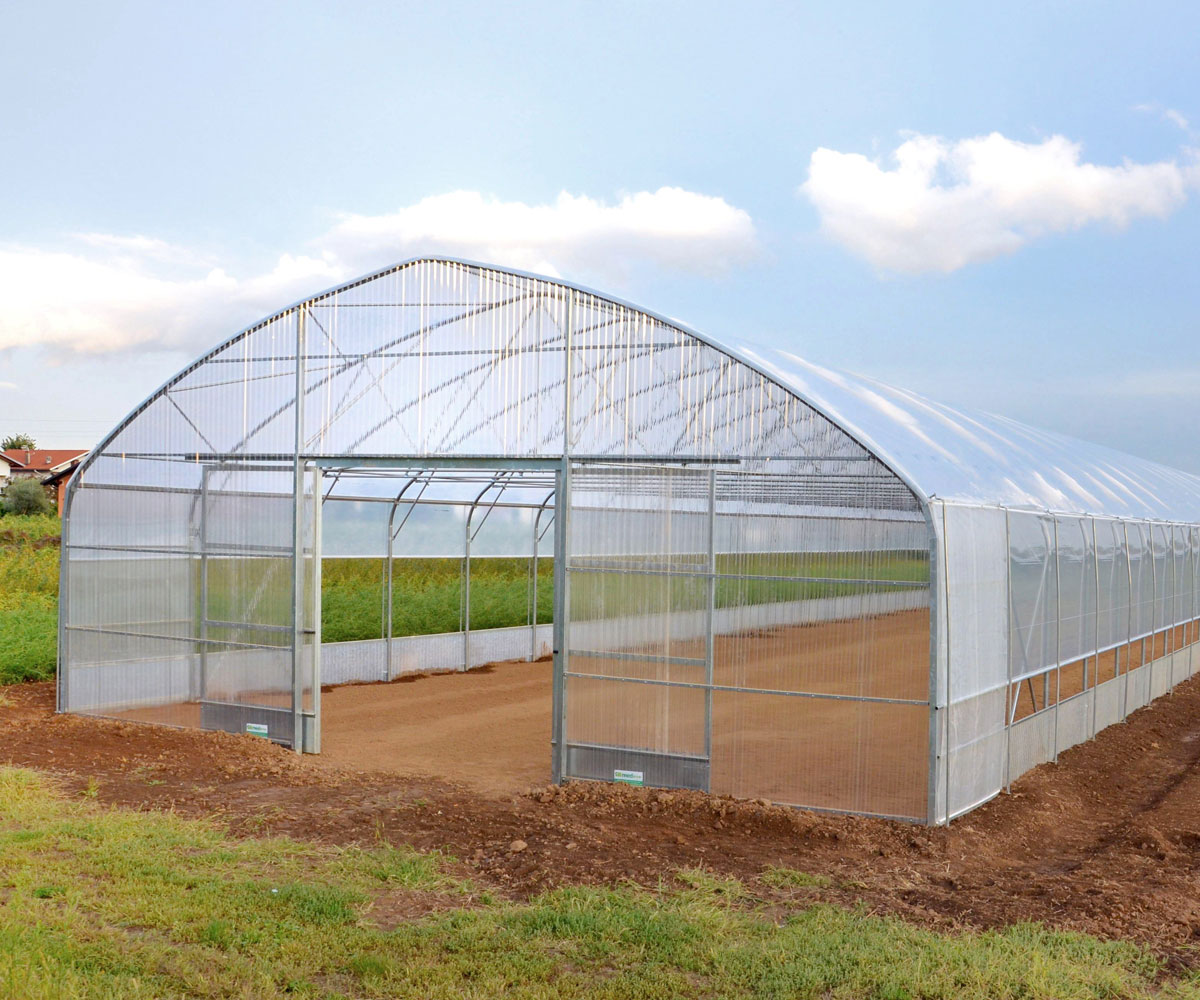

Växthus SCANDI®Tunnelart PV, bredd 6,4m och längd 40m taknock höjd 4,1m, 256m2Växthus för grönsaksodling, plantuppdragning, krukväxtodling, djurstall etc. Växthusen kan kompletteras utifrån vilken typ av odling som krävs. Dess tillämpningsområden varierar från grönsaksodling till plantskola och experiment. Strukturen är extremt anpassningsbar utifrån vilken typ av odling som krävs. Många typer av fackverk finns för möjligheten att montera takventilaton. Med TUNNELART PV är det möjligt att nå höga volymer för alla klimatbehov.
Växthuset kläs med ett lager växthusfolie sidor och tak.
Folien infästes klämprofiler.
Gavlar försedda med dubbel skjutdörr.
Dubbel skjutdörr i galvaniserade stålrör och styrskena med hjul, dörrarna kläs med polykarbonat.
Infästningsprofiler för växthusfolie alternativt vindnät. Består av bottenprofil i galvaniserat stål och klickprofiler i PVC.
Fundament för gjutning rekommenderas betong C30 ca 280kg
Scandi PV förses med raka sidopelare i dimension 80x80x2
Fackverken är konstruerade av galvaniserade stålrör ∅42x1,5mm
Vindförstärkning är konstruerade av galvaniserade stålrör ∅42x1,5mm
Gavlar är konstruerade av galvaniserade stålrör ∅42x1,5mm
SCANDI PV640 är försedd med rännor av galvaniserad profil
| Teknisk Åtgärder |
| Baybredd(Ln) |
6,4m |
| Fri invändig höjd(Ht) |
2,5m |
| Taknock höjd(Hc) |
4,1m |
| Bågavstånd |
2m |
| Pelare avstånd Side(L) |
2m |
| Total längd(Lu) |
40m |
| Växthus yta m² |
256m2 |
| Antal växthus |
Antal växthusenhet 1 styck |
| Total växthus yta m² |
256 m2
|
Teknisk Beskrivning
Täckmaterial: Enkel genomskinlig Täckmaterial 180-200 μm med lång livslängd och droppskyddGavlar: Korrugerad polykarbonatbeklädnadSidoventilation: 2 x manuella ventilationsöppningarDörrar: 2 x skjutdörrar (på gavel)»
Klicka här för att se Datablad
| Teknisk Funktioner |
| Fundament |
Exponeringsklass: XC2
Motståndsklass: C25/30
Förhållande vatten/cement max 0,60
Minsta cementinnehåll: 280 kg/m3
Max inert diameter: 20 mm
Konsistensklass: S4
Pansar med stålrundor B 450 C
|
| Halv Båge |
Ø60x1,5 mm |
| Sido pelare |
80x80x2 mm |
| Horisontella slips-stav |
Ø42x1,5 mm |
| Fackverket |
N,4+1 rods - Ø42x1,5 mm |
| Diagonalt dragstång för anslutning av bågpelare |
N,2 Ø42x1,5 mm |
| Sido Vind Bracing |
Ø32x1,5 mm |
| Ridge Vind Bracing |
N,6 dragstänger Ø32x1,5 mm |
| Horisontell Vind Bracing |
N,4 dragstänger Ø32x1,5 mm |
| Sidoränna |
15/10 |
| Bultar och skruvar |
Varmförzinkad |
Täckmaterial
Transparent Växthusfolie Scandinavian Class
Flerskikt med högt termiskt utbyte och utmärkt mekanisk beständighet
Hög transparens för att dra nytta av naturliga ljusförhållanden och säkerställa maximal belysning.
Kombination av EVA och specifika tillsatser, uppdelade i 3 lager, absorberar strålning och minskar värmeförluster under natten, vilket garanterar frostskydd, minskar energiförbrukningen, minskar produktionstiderna, förbättrar grödans kvalitet
Antidroppsadditiv minskar kondensvattnets ytspänning, vilket undviker bildandet av droppar, vilket möjliggör utmärkt genomskinlighet av filmen även under förhållanden med hög luftfuktighet, samt undviker ett skadligt direkt dropp på skyddade grödor.
|
 |
Gavlar ram
Pelare 80x80 mm
Övre Crossbar 80x50 mm
2 Ø32x1,5 pelare till intern arch |
 |
Sidoventilation
2 x manuella rullöppninga
Uppåtriktad rullventilation
Rullridå av genomskinlig plastfilm 180 μm
Filmens lindning på Ø27 mm galvaniserat stålrör
Lindning med låg ansträngning manuell teleskoparm - Låg fascia+hörn i polykarbonat 6 mm H=70 cm
2+2 rader av 25x25 mm stålstöd används som stöd för polykarbonat lågfascia
L Platta (50x30 mm) under pluggning för att justera den låga böjningen
Curtain Containment består av upprättstående stålstänger Ø27 mm för hela längden av ventilations
Extremiteter inneslutning gjord av vitt nät i hörnet av fönstret
|
 |
Dörr
Dimension: 3,00 x h2,30m
2 blad i galvaniserat stål
Sliding övre skena med hjul
Övre efterbehandling böjda stål
2 hanterar varje blad och klädsel med polykarbonat |
 |
Beklädnad
Ark av vågigt polykarbonat, våg 76/18
Tjocklek 0,8 mm
Hög motståndskraft mot ultraviolett solljus och hagelstenar
Lämplig för kontinuerlig användning Dt ° från -30 till +120 ° C utan att ändra dess fysikaliska / kemiska egenskaper
Värmekoefficient på 0,21 W / m ° K, detta ger arken ett gynnsamt värmeisoleringsvärde och energibesparingar
Arken är självsläckande; de förökar inte lågan och avger inte giftiga gaser
Nästan okrossbar, med slagtålighet 200 gånger större än glas och 10 gånger högre för andra termoplaster |
 |
Leveransvillkor
Ingår i erbjudandet
Förpackning av material
Tekniska instruktioner för strukturenheten
Undantaget från erbjudandet
Moms, tullklarering, lokala skatter
Transport
Lossning, lagring och material tillsyn
Växthusmontering
Murverk fungerar av något slag
Elsystem och reglering
Hydraulsystem och reglering
Eventuella ytterligare arbeten som inte beskrivs i detta kontrakt
Strukturella beräkningar i överensstämmelse med gällande standarder för växthusnormer
Allt som inte uttryckligen beskrivs i detta kontrakt
"
