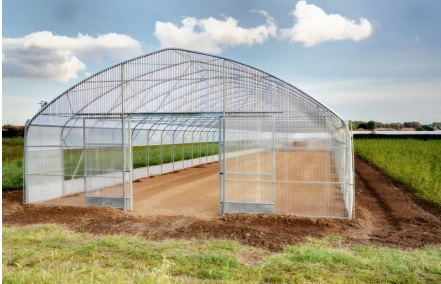

VÄXTHUS SCANDI® Tunnelart PV bredd 9,6m, längd 30m och bågavstånd 1,50m, 288 m²
Växthus för grönsaksodling, plantuppdragning, krukväxtodling, djurstall etc. Växthusen kan kompletteras utifrån vilken typ av odling som krävs.Dess tillämpningsområden varierar från grönsaksodling till plantskola och experiment. Strukturen är extremt anpassningsbar utifrån vilken typ av odling som krävs. Många typer av fackverk finns för möjligheten att montera takventilaton. Med TUNNELART PV är det möjligt att nå höga volymer för alla klimatbehov.
Växthuset är täckt med ett lager av växthusfoliesidor och tak.
Folien är fäst vid klämprofiler.
Gavlar utrustade med en uppsättning skjutdörr.
Dubbel skjutdörr i galvaniserade stålrör och styrskena med hjul, dörrarna kläs med polykarbonat.
Infästningsprofiler för växthusfolie alternativt vindnät. Består av bottenprofil i galvaniserat stål och klickprofiler i PVC.
Fundament för gjutning rekommenderas betong C30 ca 280kg
Fackverken är konstruerade av galvaniserade stålrör ∅32x1,5mm
Vindförstärkning är konstruerade av galvaniserade stålrör ∅32x1,5mm
Gavlar är konstruerade av galvaniserade stålrör ∅32x1,5mm
SCANDI PV960 är försedd med rännor av galvaniserad profil
FunktionerGalvaniserad stålkonstruktion
Fundament med eller utan betong
Enkel eller dubbel växthusfolie typ Scandinavian Class
Förberedd för avloppsinstallation
Olika typer av takventilation
Manuell eller motordriven sidoventilation
Gavlar med polykarbonat
Enkla eller dubbla skjutdörrar
»
Klicka här för att se Datablad
| Teknisk data |
Baybredd(Ln)
|
9,60m |
| Användbar höjd(Ht) |
3,0m |
| Taknock höjd(Hc) |
5,25m |
| Bågavstånd |
1,50m |
| Avstånd från sidostolpen(L) |
1,50m |
| Total längd(LU) |
30m |
| Golvyta |
288m2 |
| Antal växthus |
Antal växthusenhet 1 styck |
| Total växthus yta m² |
288m2 |
Teknisk beskrivning
Täckmaterial: Enstaka genomskinlig lakan 180-200 μm med lång livslängd och droppskydd
Takventilation: 1 Dubbel takmotordriven ventil på hela fackets längd
Gavlar: Korrugerad polykarbonat
Sidor: Enkel folie
Dörrar: 1 x skjutdörrar
| Tekniska funktioner |
| Fundament |
Exponeringsklass: XC2
Motståndsklass: C25 / 30
Förhållande vatten / cement max 0,60
Minsta cementinnehåll: 280 kg / m3
Max inert diameter: 20 mm
Konsistensklass: S4
Pansar med stålrundor B 450 C
|
| Halvbåge |
Ø60x1,5 mm |
| Sido pelare |
Ø60x1,5 mm |
| Horisontella slipsstänger |
Ø32x1,5 mm |
| Fackverket |
5 - Ø32x1,5 mm |
| Diagonalt dragstång för anslutning av bågpelare |
2 - Ø32x1,5 mm |
| Sidovindar bracing |
Ø32x1,5 mm |
| Ridge Vind Bracing |
N,6 slipsstänger Ø32x1,5 mm |
| Horisontell Vind Bracing |
N,4 slipsstänger Ø32x1,5 mm |
Täckmaterial
Transparent Växthusfolie Scandinavian Class
- Flerskikt med högt termiskt utbyte och utmärkt mekanisk beständighet
- Hög transparens för att dra nytta av naturliga ljusförhållanden och säkerställa maximal belysning.
- Kombination av EVA och specifika tillsatser, uppdelade i 3 lager, absorberar strålning och minskar värmeförluster under natten, vilket garanterar frostskydd, minskar energiförbrukningen, minskar produktionstiderna, förbättrar grödans kvalitet
- Antidroppsadditiv minskar kondensvattens ytspänning, vilket undviker bildandet av droppar, vilket möjliggör utmärkt genomskinlighet av filmen även under förhållanden med hög luftfuktighet, samt undviker ett skadligt direkt dropp på skyddade grödor.
|
 |
Takventilation enkelsidig
- 60x30mm topplindning som bas för gångjärn
- Öppningsarm: Ø60 mm
- Ventilationsbredd: 3,00 m
- Öppning med kuggstångssystem
- Rörformad överföringsaxel Ø32 mm
- Trefas växelmotor 0,37 kw - 1A
- Ø32 mm extremitetsvinda
|
 |
Leveransvillkor
Ingår i erbjudandet
Förpackning av material
Bygginstruktioner
Undantaget från erbjudandet
Moms, tullklarering, lokala skatter
Transport
Lossning, lagring och material tillsyn
Växthusmontering
Murverk fungerar av något slag
Elsystem och reglering
Hydraulsystem och reglering
Eventuella ytterligare arbeten som inte beskrivs i detta kontrakt
Strukturella beräkningar i överensstämmelse med gällande standarder för växthusnormer
Allt som inte uttryckligen beskrivs i detta kontrakt
