VÄXTHUS SCANDI® Tunnelart PV Enkel takventilationbredd 9,6m och längd 30m, 288 m²

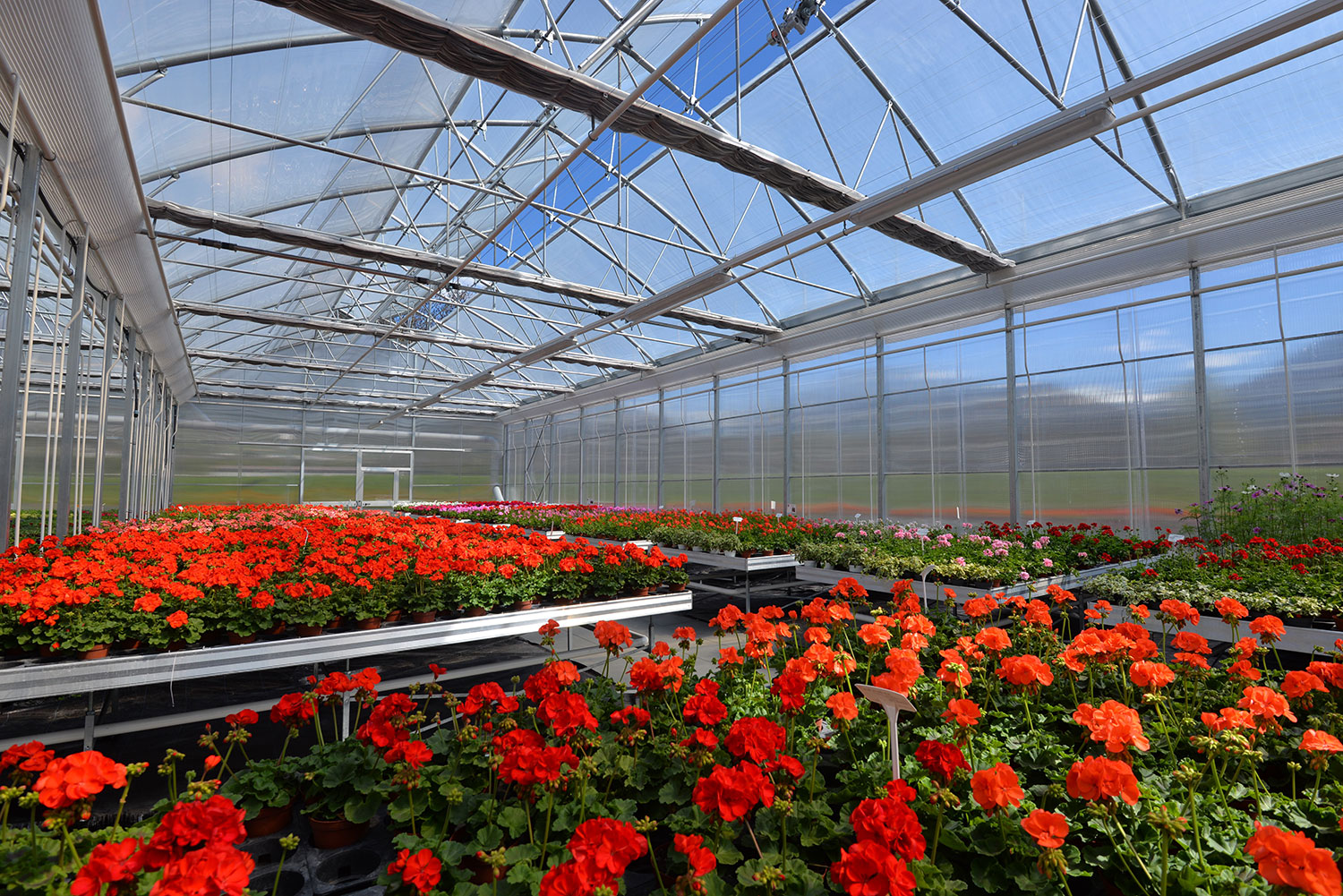

Växthus för grönsaksodling, plantuppdragning, krukväxtodling, djurstall etc. Växthusen kan kompletteras utifrån vilken typ av odling som krävs.
Dess tillämpningsområden varierar från grönsaksodling till plantskola och experiment. Strukturen är extremt anpassningsbar utifrån vilken typ av odling som krävs. Många typer av fackverk finns för möjligheten att montera takventilaton. Med TUNNELART PV är det möjligt att nå höga volymer för alla klimatbehov.
Växthuset kläs med ett lager växthusfolie sidor och tak.
Folien infästes klämprofiler.
Gavlar försedda med dubbel skjutdörr
Infästningsprofiler för växthusfolie alternativt vindnät. Består av bottenprofil i galvaniserat stål och klickprofiler i PVC.
Fundament för gjutning rekommenderas betong C30 ca 280kg
Scandi PV förses med raka sidopelare i dimension 80x50x2
Fackverken är konstruerade av galvaniserade stålrör ∅32x1,5mm
Vindförstärkning är konstruerade av galvaniserade stålrör ∅32x1,5mm
Gavlar är konstruerade av galvaniserade stålrör ∅32x1,5mm
SCANDI PV960 är försedd med rännor av galvaniserad profil
Galvaniserad stålkonstruktion
Fundament med eller utan betong
Enkel eller dubbel växthusfolie typ Scandinavian Class
Förberedd för avloppsinstallation
Olika typer av takventilation
Manuell eller motordriven sidoventilation
Gavlar med polykarbonat
Enkla eller dubbla skjutdörrar
»
Klicka här för att se Datablad
| Teknisk data |
Baybredd(Ln)
|
9,60m |
| Fri invändig höjd(Ht) |
3,0m |
| Taknock höjd(Hc) |
5,25m |
| Bågavstånd |
2m |
| Avstånd från sidostolpen(L) |
2m |
| Total längd(LU) |
30m |
| Växthus yta m² |
288m2 |
| Antal växthus |
Antal växthusenhet 1 styck
|
| Total växthus yta m² |
288m2 |
Teknisk beskrivning
Täckmaterial: Enstaka transparent lakan 180 μm med lång livslängd och droppskydd
Takventilation: 1 Dubbel takmotordriven ventil på hela fackets längd
Gavlar: Enkel genomskinlig lakant 180 μm med lång livslängd och droppskydd
Sido väggar: Enkel genomskinlig lakan 180 μm med lång livslängd och droppskydd
Dörrar: 2 skjutdörrar 3,20 x h2,70m (2 blad)
| Tekniska funktioner |
| Fundament |
Exponeringsklass: XC2
Motståndsklass: C25 / 30
Förhållande vatten / cement max 0,60
Minsta cementinnehåll: 280 kg / m3
Max inert diameter: 20 mm
Konsistensklass: S4
Pansar med stålrundor B 450 C
|
| Halvbåge |
Ø60x1,5 mm |
| Sido pelare |
80x80x2 mm |
| Horisontella slipsstänger |
Ø32x1,5 mm |
| Fackverket |
N,4 + 1 slipsstänger - Ø32x1,5 mm |
| Diagonalt dragstång för anslutning av bågpelare |
N,2 Ø32x1,5 mm |
| Sidovind bracing |
Ø32x1,5 mm |
| Ridge Vind Bracing |
N,6 dragstänger Ø32x1,5 mm |
| Horisontell Vind Bracing |
N,4 dragstänger Ø32x1,5 mm |
| Sidoränna |
15/10 |
| Bultar och skruvar |
Geomed® 321 |
Täckmaterial
Transparent Växthusfolie Scandinavian Class
- Flerskikt med högt termiskt utbyte och utmärkt mekanisk beständighet
- Hög transparens för att dra nytta av naturliga ljusförhållanden och säkerställa maximal belysning.
- Kombination av EVA och specifika tillsatser, uppdelade i 3 lager, absorberar strålning och minskar värmeförluster under natten, vilket garanterar frostskydd, minskar energiförbrukningen, minskar produktionstiderna, förbättrar grödans kvalitet
- Antidroppsadditiv minskar kondensvattens ytspänning, vilket undviker bildandet av droppar, vilket möjliggör utmärkt genomskinlighet av filmen även under förhållanden med hög luftfuktighet, samt undviker ett skadligt direkt dropp på skyddade grödor.
|
|
|
Beklädnader

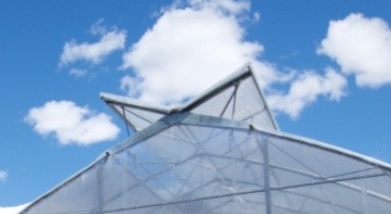

Takventilation dubbelsidig
- 60x30mm topplinne som bas för att öppna gångjärn
- Öppningsarm: Ø60 mm
- 2 Ventlöv
- Ventilationsbredd: 1,50 m
- Öppning med kuggstångssystem
- Rörformad överföringsaxel Ø32 mm
- Trefas växelmotor 0,37 kw - 1A
- Anti-infiltrationsark i ändarna
- Ø32 mm extremitetsvindar
- Speciella fästen placerade vid åsen säkerställer optimal ventilation även vid minsta öppning och säkerställer ett snabbare flöde av regnvatten, vilket förhindrar infiltration.
|
|
Gavlar
Gavlar klädda med
Plastfolie
Dörrar:
- 3,20 x h2,70m
- 2 blad i galvaniserat stål
- Glidande övre skena med hjul
- Övre ytbehandlat stål
- 2 handtag varje blad
- Beklädnad med plastfolie
|
|
|
Gavlar ram
- 2 pelare 80x50 mm
- Övre tvärstång 80x50 mm
- 2 Ø32x1,5 mm diagonala vindstöd som ansluter pelare till innerbågen
|
 |
