Pump centrifugalpump vertikal flerstegs Grundfos CRN 155-1, 11kW 150m³/h 19,71m

Vertikal, icke självsugande, flerstegs, in-linecentrifugalpump för installation i rörsystem och montering på fundament.

Pumpen har följande egenskaper:

• Pumphjul och mellankammare är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Pumpöverdel och -underdel är tillverkade av Rostfritt stål.
• Axeltätningen har inbyggnadslängd enligt EN 12756.
• Kraftöverföring sker med delad koppling av gjutjärn.
• Röranslutningar med DIN-flänsar.
• Motorn är en växelströmsmotor för 3-fasdrift.

Vätska
Vätska	Vatten
Vätsketemperatur område	-40 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2923 rpm
Resulterande flöde	150 m³/h
Resulterande lyfthöjd för pumpen	19.71 m
Pumphjul	1
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Kurvtolerans	ISO9906:2012 3B
Steg	1
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål EN 1,4408
Pumphjul	Rostfritt stål EN 1,4401

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	16 bar / 120 °C
Flänsstandard	DIN
Anslutningskod	F
Röranslutning	DN 150
Trycksteg	PN 16
Motorflänsstorlek	FF300

Elektriskdata
Motortyp	160MB
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	11 kW
Effektbehov (P2) för pump	11 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D/660-690 Y V
Nominell ström	20,8-19,8/12,0-11,8 A
Startström	660-780%
Cos phi - verkningsgrad	0,88-0,84
Varvtal	2940-2950 rpm
Efficiency	IE3 91,9%
Motorns verkningsgrad vid full belastning	91,9%
Motorverkningsgrad vid 3/4 last	91,8%
Motorverkningsgrad vid 1/2 last	91,3%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	85U17524

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	234 kg
Bruttovikt	298 kg

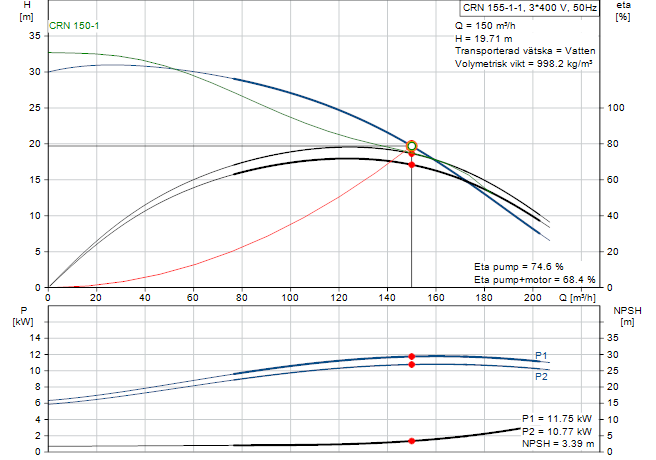

Prestanda kurvor

» Ritning med mått beskrivning

» Kopplings schema
