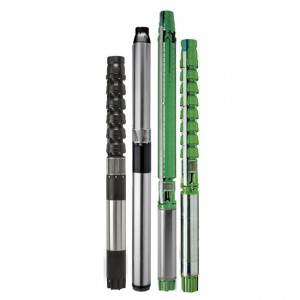

Pumpar borrhålspump elektriska Rovatti 8E4N
Pumpar borrhålspump elektriska Rovatti 8E4N
Utvändiga måtti mmoch vikti kg
| 8E4N- 2 Poler | |||||||||
| Pump | A | B | C |
DN GAS |
E Ø MAX |
F | Y | Pump Vikt | Motor Vikt |
| 8E4N/1M-610 | * | 551 | * | 5" | 196 | 142 | 1200 | 31 | * |
| 8E4N/2I-620 | * | 687 | * | 5" | 196 | 142 | 1200 | 41 | * |
| 8E4N/3O-625 | * | 823 | * | 5" | 196 | 142 | 1200 | 50 | * |
| 8E4N/3N-627 | * | 823 | * | 5" | 196 | 142 | 1200 | 51 | * |
| 8E4N/3I-630 | * | 823 | * | 5" | 196 | 142 | 1200 | 51 | * |
| 8E4N/4O-635 | * | 959 | * | 5" | 196 | 142 | 1200 | 61 | * |
| 8E4N/4I-640 | * | 959 | * | 5" | 196 | 142 | 1200 | 61 | * |
| 8E4N/4Q-645 | * | 959 | * | 5" | 198 | 142 | 1200 | 61 | * |
| 8E4N/4I-845 | * | 959 | * | 5" | 198 | 190 | 1200 | 62 | * |
| 8E4N/5I-650 | * | 1095 | * | 5" | 198 | 142 | 1200 | 71 | * |
| 8E4N/5M-850 | * | 1095 | * | 5" | 198 | 190 | 1200 | 72 | * |
| 8E4N/6O-855 | * | 1231 | * | 5" | 198 | 190 | 1200 | 82 | * |
| 8E4N/6L-860 | * | 1231 | * | 5" | 198 | 190 | 1200 | 82 | * |
| 8E4N/7M-870 | * | 1367 | * | 5" | 198 | 190 | 1200 | 92 | * |
| 8E4N/7I-875 | * | 1367 | * | 5" | 198 | 190 | 1200 | 92 | * |
| 8E4N/8M-880 | * | 1503 | * | 5" | 198 | 190 | 1200 | 102 | * |
| 8E4N/9M-890 | * | 1639 | * | 5" | 200 | 190 | 1200 | 112 | * |
| 8E4N/10L-8100 | * | 1775 | * | 5" | 200 | 190 | 1200 | 122 | * |
| 8E4N/12L-8125 | * | 2047 | * | 5" | 202 | 190 | 1200 | 142 | * |
| 8E4N/14I-8150 | * | 2319 | * | 5" | 202 | 190 | 1200 | 162 | * |
| Pumptyp | Motor effekt |
Kapacitet | |||||||||||
| [l/min] | 0 | 800 | 1600 | 1700 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3200 | ||
| [m3/h] | 0 | 48 | 96 | 102 | 108 | 120 | 132 | 144 | 156 | 168 | 192 | ||
| [kW] | [l/s] | 0 | 13,3 | 26,7 | 28,3 | 30 | 33,3 | 36,7 | 40 | 43,3 | 46,7 | 53,3 | |
| 8E4N/1M-610 | 7,5 | [m] | 23,5 | 20 | 16 | 15,5 | 15,5 | 14,5 | 13,5 | 12 | 11 | 9,5 | 6 |
| 8E4N/2I-620 | 15 | [m] | 48 | 42 | 35 | 34 | 33,5 | 31,5 | 29 | 26,5 | 23,5 | 20,5 | 13,5 |
| 8E4N/3O-625 | 18,5 | [m] | 63,5 | 55 | 44 | 43 | 41,5 | 38,5 | 35 | 31 | 26,5 | 21,5 | 11 |
| 8E4N/3N-627 | 20 | [m] | 67 | 59 | 48,5 | 49 | 45,5 | 42,5 | 39 | 35 | 30,5 | 26 | 15,5 |
| 8E4N/3I-630 | 22 | [m] | 72 | 63 | 52 | 51 | 49,5 | 46,5 | 43,5 | 39 | 34,5 | 29,5 | 18 |
| 8E4N/4O-635 | 26 | [m] | 87 | 76,5 | 62,5 | 60,5 | 59 | 55 | 50 | 44,5 | 39 | 32,5 | 19 |
| 8E4N/4I-640 | 30 | [m] | 94,5 | 84 | 70 | 68,5 | 66,5 | 62,5 | 58 | 52,5 | 46 | 39,5 | 24 |
| 8E4N/4Q-645 | 33 | [m] | 97,5 | 87,5 | 74 | 72 | 70,5 | 66,5 | 61,5 | 55,5 | 49 | 42 | 26,5 |
| 8E4N/4I-845 | 33 | [m] | 97,5 | 87,5 | 74 | 72 | 70,5 | 66,5 | 61,5 | 55,5 | 49 | 42 | 26,5 |
| 8E4N/5I-650 | 37 | [m] | 115,5 | 103,3 | 86,5 | 84,5 | 82,5 | 77,5 | 72 | 65 | 57,5 | 49,5 | 31,5 |
| 8E4N/5M-850 | 37 | [m] | 115,5 | 103,5 | 86,5 | 84,5 | 82,5 | 77,5 | 72 | 65 | 57,5 | 49,5 | 31,5 |
| 8E4N/6O-855 | 40 | [m] | 133 | 118 | 98 | 96 | 93 | 87,5 | 80,5 | 72,5 | 63,5 | 54 | 33,5 |
| 8E4N/6L-860 | 45 | [m] | 141 | 126 | 106,5 | 104 | 101,5 | 95,5 | 89 | 80,5 | 71,5 | 62 | 40 |
| 8E4N/7M-870 | 51,5 | [m] | 162 | 144,5 | 120,5 | 118 | 114,5 | 108 | 100 | 90 | 79,5 | 68 | 43 |
| 8E4N/7I-875 | 55 | [m] | 170,5 | 152,5 | 128,5 | 126 | 122,5 | 116 | 108 | 98 | 87 | 75 | 47 |
| 8E4N/8M-880 | 59 | [m] | 185 | 164,5 | 137,5 | 134,5 | 131 | 123 | 114 | 102,5 | 90,5 | 77,5 | 48,5 |
| 8E4N/9M-890 | 66 | [m] | 208 | 185 | 154,5 | 151 | 147 | 138 | 127,5 | 115 | 101,5 | 87 | 54,5 |
| 8E4N/10L-8100 | 75 | [m] | 235,5 | 208 | 174,5 | 170,5 | 166 | 156,5 | 145,5 | 132 | 117 | 101 | 65 |
| 8E4N/12L-8125 | 90 | [m] | 282,5 | 249 | 209 | 204 | 199 | 187,5 | 174 | 157,5 | 139,5 | 120,5 | 77,5 |
| 8E4N/14I-8150 | 110 | [m] | 341,5 | 303,5 | 303,5 | 249,5 | 243,5 | 229,5 | 213,5 | 194 | 172,5 | 149 | 98 |
Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-VentilförlustIckeavkastning.
