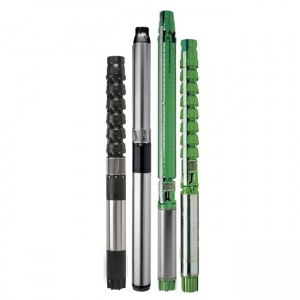

  2. Pumpar borrhålspumpar elektriska Rovatti 8E3N

Pumpar borrhålspumpar elektriska Rovatti 8E3N




Pumpar borrhålspumpar elektriska Rovatti 8E3N

Utvändiga måtti mmoch vikti kg

8E3N- 2 Poler
Pump A B C

DN

GAS

E

Ø MAX

 F Y Pump vikt Motor vikt
8E3N/2O - 612 * 687 * 5" 196 142 1200 43 *
8E3N/2N - 615 * 687 * 5" 196 142 1200 43 *
8E3N/2I - 617 * 687 * 5" 196 142 1200 43 *
8E3N/2H - 620 * 687 * 5" 196 142 1200 43 *
8E3N/3L - 625 * 823 * 5" 196 142 1200 54 *
8E3N/3H - 630 * 823 * 5" 196 142 1200 54 *
8E3N/4I - 635 * 959 * 5" 196 142 1200 65 *
8E3N/5M - 640 * 1095 * 5" 196 142 1200 76 *
8E3N/5H - 645 * 1095 * 5" 198 142 1200 76 *
8E3N/5I - 845 * 1095 * 5" 198 190 1200 77 *
8E3N/6I - 650 * 1231 * 5" 198 142 1200 87 *
8E3N/6L - 850 * 1231 * 5" 198 190 1200 88 *
8E3N/6I - 855 * 1231 * 5" 198 190 1200 88 *
8E3N/6H - 860 * 1231 * 5" 198 190 1200 88 *
8E3N/7H - 870 * 1367 * 5" 198 190 1200 99 *
8E3N/9L - 875 * 1639 * 5" 198 190 1200 121 *
8E3N/11M - 890 * 1911 * 5" 200 190 1200 143 *
8E3N/11I - 8100 * 1911 * 5" 200 190 1200 143 *
8E3N/12L - 8100 * 2047 * 5” 200 190 1200 154 *
8E3N/13H - 8125 * 2183 * 5" 202 190 1200 165 *
8EK3N/15L - 8125 * 2455 * 5" 202 190 1200 187 *
8EK3N/14H - 8150 * 2319 * 5" 202 190 1200 176 *
8EK3N/14H - 10150 * 2344 * 5" 237 237 1200 179 *
8EK3N/18L - 8150 * 2863 * 5" 202 190 1200 220 *
8EK3N/18L - 10150 * 2888 * 5" 237 237 1200 223 *



Pumptyp Motor
effekt 		 Kapacitet
[l/min] 0 600 1100 1300 1500 1700 1800 2000 2100 2200 2300
[m3/h] 0 36 66 78 90 102 108 120 126 132 138
[kW] [l/s] 0 10 18,3 21,7 25 28,3 30 33,3 35 36,7 38,3
8E3N/2O - 612 9,2 [m] 43 37 32 30 26,5 23 22 19,5 18 16 13,5
8E3N/2N - 615 11 [m] 49 41 36,5 34,5 31,5 28 26,5 23 21,5 19 17
8E3N/2I - 617 13 [m] 54,5 46,5 40,5 38,5 36,5 33,5 31,5 28,5 26,5 24,5 22,5
8E3N/2H - 620 15 [m] 55 48,5 44 41,5 39 37 35,5 32 30,5 28,5 26
8E3N/3L - 625 18,5 [m] 77 65,5 57,5 54 50,5 46 44 38,5 36,5 32,5 29,5
8E3N/3H - 630 22 [m] 81,5 73,5 67 63,5 60 55,5 53 47,5 44 41 38
8E3N/4I - 635 26 [m] 105 90 79,5 75 70,5 66 62,5 56,5 52 47,5 44
8E3N/5M - 640 30 [m] 125 107 93 87 81,5 75 70,5 61,5 57,5 52 47,5
8E3N/5H - 645 33 [m] 134 117 102 96 90 84 81 72,5 67 61,5 58
8E3N/5I - 845 33 [m] 134 117 102 96 90 84 81 72,5 67 61,5 58
8E3N/6I - 650 37 [m] 156 131 115 108 101 94 89 78,5 72,5 66,5 61
8E3N/6L - 850 37 [m] 156 131 115 108 101 94 89 78,5 72,5 66,5 61
8E3N/6I - 855 40 [m] 164 139 122 115 109 102 97 86,5 81,5 75,5 69,5
8E3N/6H - 860 45 [m] 167 148 130 123 119 112 107 97,5 91,5 86 78,5
8E3N/7H - 870 51,5 [m] 191 168 148 140 134 125 121 108 101 93,5 86
8E3N/9L - 875 55 [m] 238 200 175 167 155 142 135 118 109 100 90
8E3N/11M - 890 66 [m] 286 243 210 198 186 172 165 146 135 122 110
8E3N/11I - 8100 75 [m] 292 255 221 208 196 183 174 156 145 133 121
8E3N/12L - 8100 75 [m] 318 269 234 221 206 193 179 157 145 133 121
8E3N/13H - 8125 92 [m] 361 309 268 255 240 223 214 192 179 168 152
8EK3N/15L - 8125 92 [m] 392 328 285 269 251 230 218 193 175 160 141
8EK3N/14H - 8150 110 [m] 378 346 318 301 283 260 252 225 213 198 181
8EK3N/14H - 10150 # 110 [m] 378 346 318 301 283 260 252 225 213 198 181
8EK3N/18L - 8150 110 [m] 468 400 343 323 303 279 267 235 218 196 172
8EK3N/18L - 10150 # 110 [m] 468 400 343 323 303 279 267 235 218 196 172

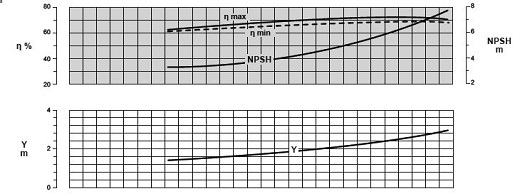

Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-VentilförlustIckeavkastning.

  • Pump borrhålspump elektriska Rovatti 8E3N/2O-612 9,2kW 138m³/h
    Art. nr.
    ROV1853
    Pump borrhålspump elektriska Rovatti 8E3N/2O-612 9,2kW 138m³/h
  • Pump borrhålspumpar elektriska Rovatti 8E3N/2N-615 11kW 138m³/h
    Art. nr.
    ROV1854
    Pump borrhålspumpar elektriska Rovatti 8E3N/2N-615 11kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/2I-617 13kW 138m³/h
    Art. nr.
    ROV1855
    Pump borrhålspump elektriska Rovatti 8E3N/2I-617 13kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/2H-620 15kW 138m³/h
    Art. nr.
    ROV1856
    Pump borrhålspump elektriska Rovatti 8E3N/2H-620 15kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/3L-625 18,5kW 138m³/h
    Art. nr.
    ROV1857
    Pump borrhålspump elektriska Rovatti 8E3N/3L-625 18,5kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/3H-630 22kW 138m³/h
    Art. nr.
    ROV1858
    Pump borrhålspump elektriska Rovatti 8E3N/3H-630 22kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/4I-635 26kW 138m³/h
    Art. nr.
    ROV1859
    Pump borrhålspump elektriska Rovatti 8E3N/4I-635 26kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/5M-640 30kW 138m³/h
    Art. nr.
    ROV1860
    Pump borrhålspump elektriska Rovatti 8E3N/5M-640 30kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/5H-645 33kW 138m³/h
    Art. nr.
    ROV1861
    Pump borrhålspump elektriska Rovatti 8E3N/5H-645 33kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/5I-845 33kW 138m³/h
    Art. nr.
    ROV1862
    Pump borrhålspump elektriska Rovatti 8E3N/5I-845 33kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/6I-650 37kW 138m³/h
    Art. nr.
    ROV1863
    Pump borrhålspump elektriska Rovatti 8E3N/6I-650 37kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/6L-850 37kW 138m³/h
    Art. nr.
    ROV1864
    Pump borrhålspump elektriska Rovatti 8E3N/6L-850 37kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/6I-855 40kW 138m³/h
    Art. nr.
    ROV1865
    Pump borrhålspump elektriska Rovatti 8E3N/6I-855 40kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/6H-860 45kW 138m³/h
    Art. nr.
    ROV1866
    Pump borrhålspump elektriska Rovatti 8E3N/6H-860 45kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/7H-870 51,5kW 138m³/h
    Art. nr.
    ROV1867
    Pump borrhålspump elektriska Rovatti 8E3N/7H-870 51,5kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/9L-875 55kW 138m³/h
    Art. nr.
    ROV1868
    Pump borrhålspump elektriska Rovatti 8E3N/9L-875 55kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/11M-890 66kW 138m³/h
    Art. nr.
    ROV1869
    Pump borrhålspump elektriska Rovatti 8E3N/11M-890 66kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/11I-8100 75kW 138m³/h
    Art. nr.
    ROV1870
    Pump borrhålspump elektriska Rovatti 8E3N/11I-8100 75kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/12L-8100 75kW 138m³/h
    Art. nr.
    ROV1871
    Pump borrhålspump elektriska Rovatti 8E3N/12L-8100 75kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8E3N/13H-8125 92kW 138m³/h
    Art. nr.
    ROV1872
    Pump borrhålspump elektriska Rovatti 8E3N/13H-8125 92kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8EK3N/15L-8125 92kW 138m³/h
    Art. nr.
    ROV1873
    Pump borrhålspump elektriska Rovatti 8EK3N/15L-8125 92kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8EK3N/14H-8150 110kW 138m³/h
    Art. nr.
    ROV1874
    Pump borrhålspump elektriska Rovatti 8EK3N/14H-8150 110kW 138m³/h
  • Pump borrhålspump Rovatti elektriska 8EK3N/14H-10150 110kW 138m³/h
    Art. nr.
    ROV1875
    Pump borrhålspump Rovatti elektriska 8EK3N/14H-10150 110kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8EK3N/18L-8150 110kW 138m³/h
    Art. nr.
    ROV1876
    Pump borrhålspump elektriska Rovatti 8EK3N/18L-8150 110kW 138m³/h
  • Pump borrhålspump elektriska Rovatti 8EK3N/18L-10150 110kW 138m³/h
    Art. nr.
    ROV1877
    Pump borrhålspump elektriska Rovatti 8EK3N/18L-10150 110kW 138m³/h
